Детали дискового тормозного механизма заднего колеса
Главная
Мазда Фамилия
BF
(1985-1989)
Шасси
Тормозная система
0

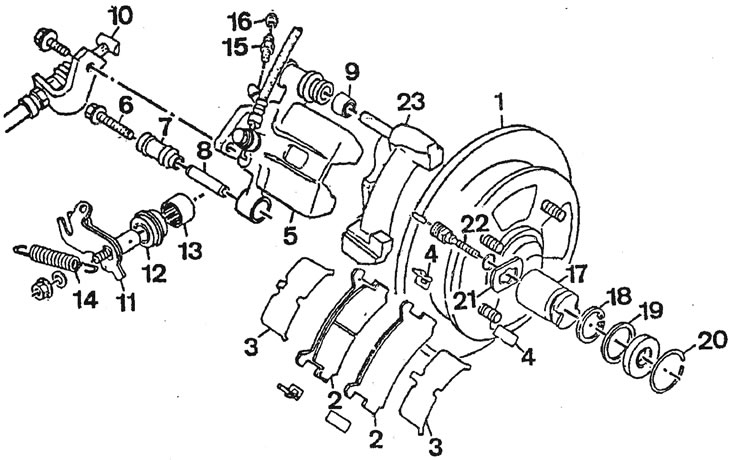

Детали дискового тормозного механизма заднего колеса:
1 - узел тормозного диска со ступицей; 2 - тормозные колодки; 3 - прижимные накладки; 4 - пружины колодок; 5 - суппорт; 6 - болт крепления нижнего направляющего пальца; 7, 9, 12 - защитные чехлы; 8 - направляющий палец; 10 - трос привода стояночного тормоза; 11 - рычаг; 13 - игольчатый подшипник; 14 - пружина; 15 - штуцер для прокачки привода тормозов; 16 - защитный колпачок; 17 - поршень; 18 - стопорное кольцо; 19 - уплотнительное кольцо; 20 - пружинное кольцо; 21 - упорная пластина; 22 - шток; 23 - направляющая колодок.
