Детали кривошипно-шатунного механизма

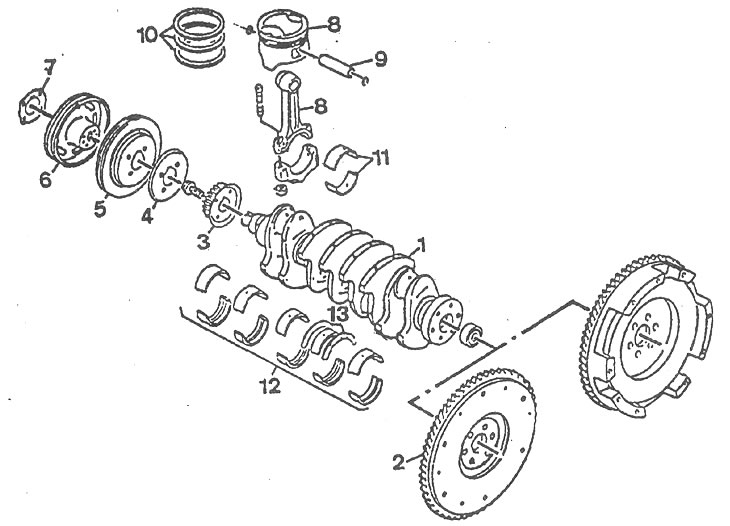

Детали кривошипно-шатунного механизма: 1 - коленчатый вал; 2 - маховик; 3 - зубчатый шкив коленчатого вала; 4 - защитная накладка зубчатого ремня; 5 - шкив коленчатого вала; 6 - шкив коленчатого вала на автомобилях с гидроусилителем рулевого управления; 7 стопорная пластина болтов крепления шкива; 8 - шатун; 9 - поршневой палец; 10 - поршневые кольца; 11 - вкладыши шатунного подшипника; 12 - вкладыши коренных подшипников; 13 - упорные полукольца регулировки осевого хода коленчатого вала.
