А. Схемы зарядки аккумуляторной батареи, системы запуска, нагревательного элемента автоматического пускового устройства... (Mazda Familia BF)

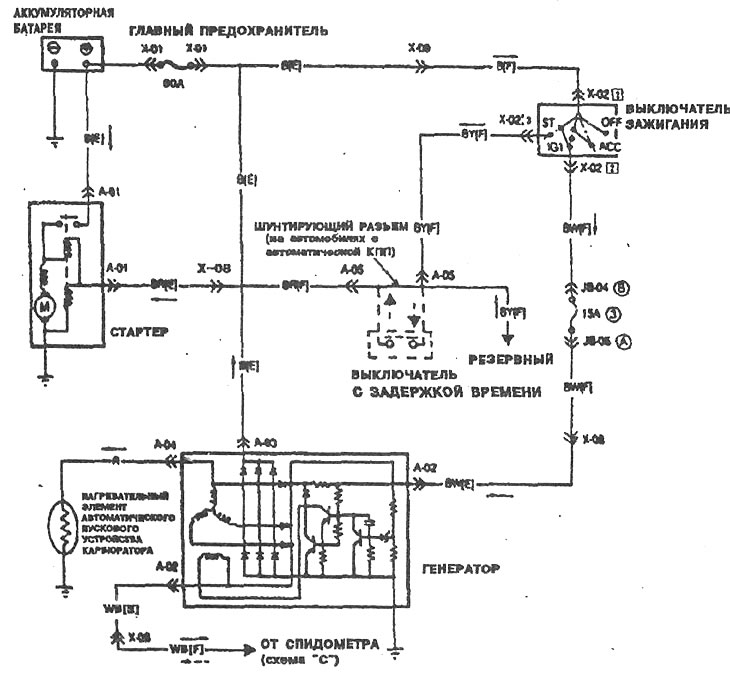

Схемы цепи зарядки аккумуляторной батареи, системы запуска, схема включения нагревательного элемента автоматического пускового устройства карбюратора на моделях для ЕЭС, схема выключателя с задержкой времени на автомобилях с автоматической КПП.
