Открыть большую картинку в новой вкладке »
(Исходная версия статьи на сайте: MazBook.ru)

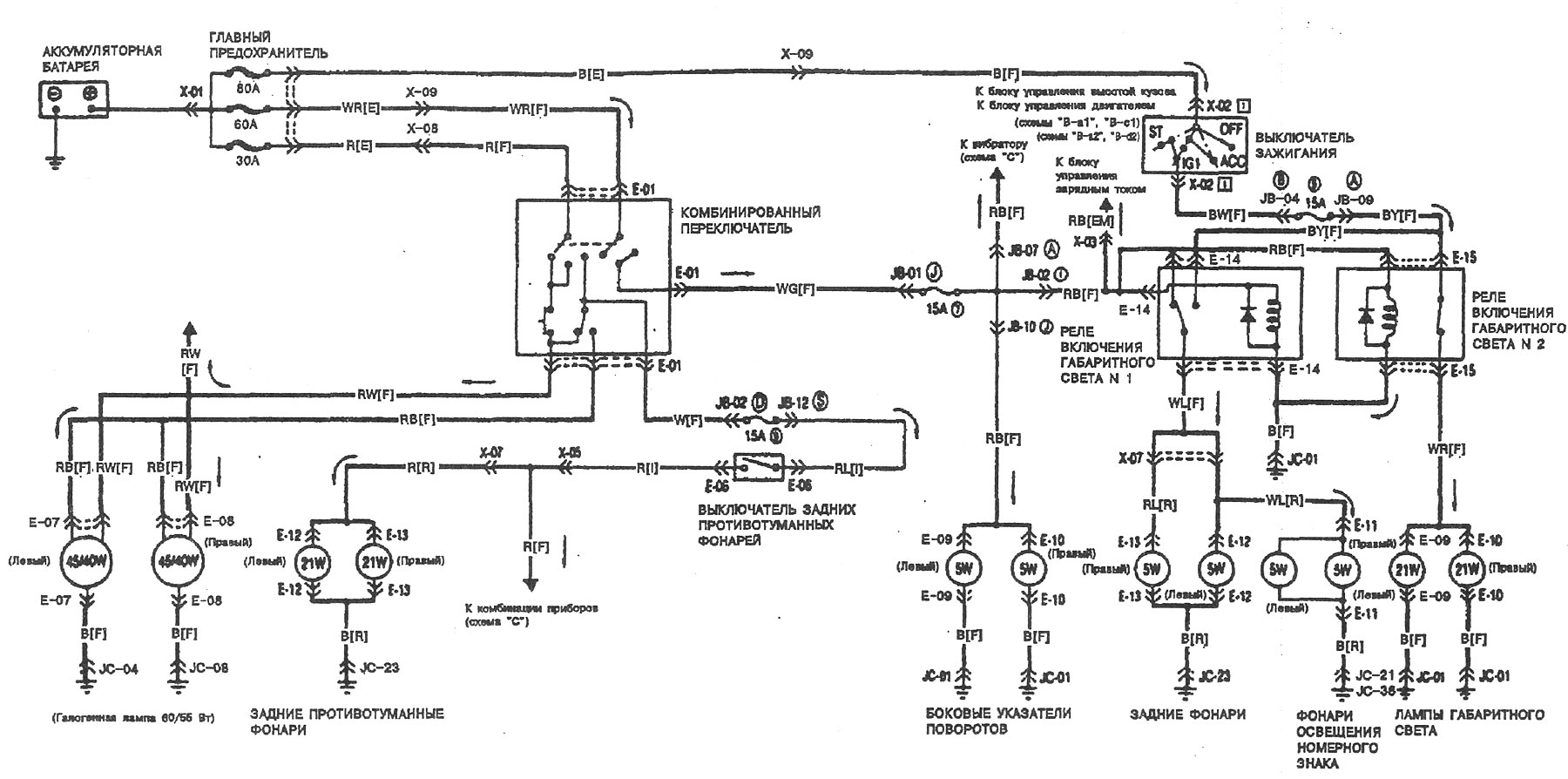

E-b2. Схема включения боковых указателей поворота, блок-фар, фонарей освещения номерного знака... (Mazda Familia BF)
Схема включения боковых указателей поворота, блок-фар, фонарей освещения номерного знака, задних фонарей, задних противотуманных фонарей, ламп габаритного света на моделях с двигателем B6 EGI для ЕЭС, кроме Германии.
Открыть большую картинку в новой вкладке »
(Исходная версия статьи на сайте: MazBook.ru)
Открыть большую картинку в новой вкладке »
(Исходная версия статьи на сайте: MazBook.ru)
