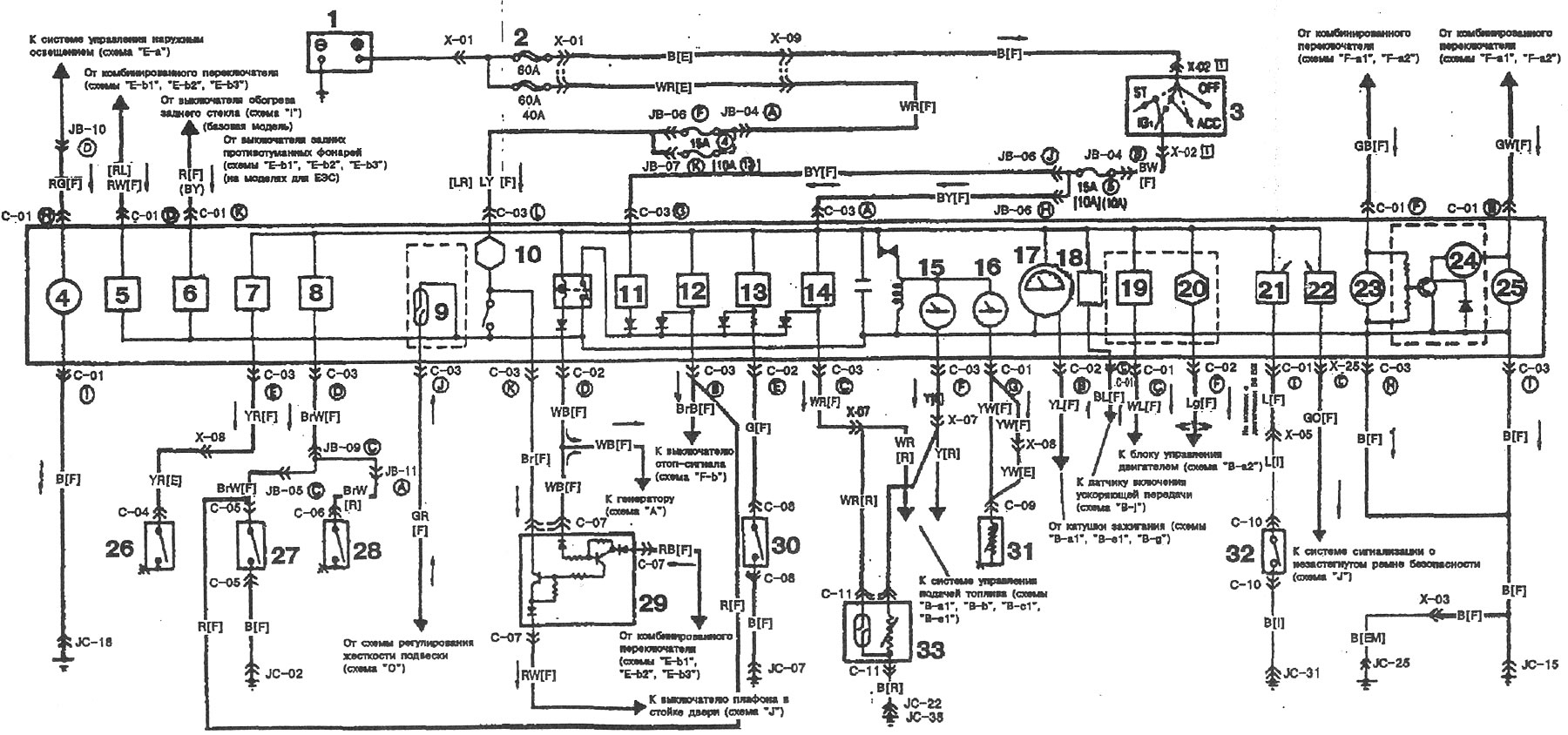

C2. Схема соединений комбинации приборов

1 - Аккумуляторная батарея; 2 - Главный предохранитель; 3 - Выключатель зажигания; 4 - Контрольная лампа габаритного света (3,4 Вт); 5 - Контрольная лампа включения дальнего света фар (3,4 Вт); 6 - Контрольная лампа задних противотуманных фонарей (на базовой модели); 7 - Контрольная лампа аварийного давления масла (3,4 Вт); 8 - Контрольная лампа стояночной тормозной системы; 9 - Датчик скорости; 10 - Звуковой сигнализатор; 11 - Контрольная лампа заряда аккумуляторной батареи (3,4 Вт); 12 - Контрольная лампа стоп-сигнала (3,4 Вт); 13 - Контрольная лампа уровня жидкости в бачке омывателя ветрового стекла (1,4 Вт); 14 - Контрольная лампа резерва топлива (3,4 Вт); 15 - Указатель уровня топлива; 16 - Указатель температуры охлаждающей жидкости; 17 - Тахометр; 18 - Контрольная лампа включения ускоряющей передачи (на автомобилях с механической 4-ступенчатой КПП с ускоряющей передачей); 19 - Контрольная лампа турбонаддува (3,4 Вт); 20 - Звуковой сигнализатор; 21 - Контрольная лампа автоматического пускового устройства карбюратора (3,4 Вт); 22 - Контрольная лампа обогрева сиденья (3,4 Вт); 23 - Контрольная лампа левых указателей поворота (3,4 Вт); 24 - Контрольная лампа правых указателей поворота (3,4 Вт); 25 - Контрольная лампа аварийной сигнализации (3,4 Вт); 26 - Датчик давления масла; 27 - Датчик уровня тормозной жидкости; 28 - Выключатель стояночного тормоза; 29 - Вибратор; 30 - Датчик уровня жидкости в бачке омывателя ветрового стекла; 31 - Датчик температуры охлаждающей жидкости; 32 - Выключатель автоматического пускового устройства.
