Приборы, указатели и индикаторы комбинации приборов (Mazda BT-50 (1))

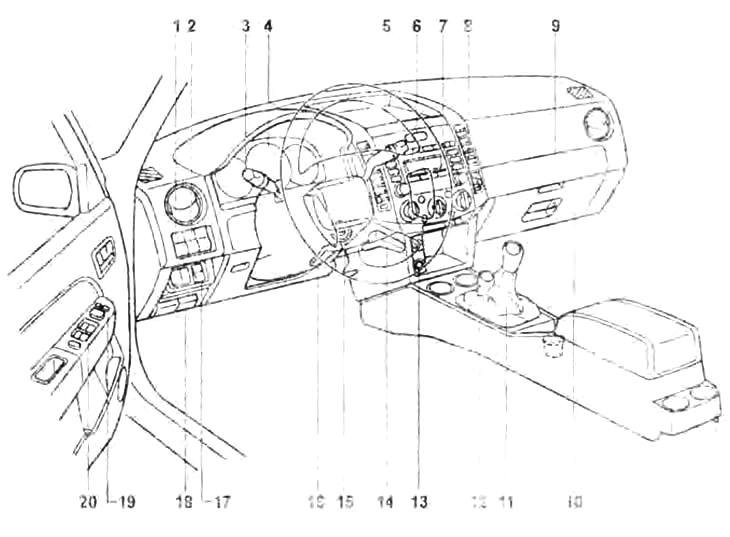

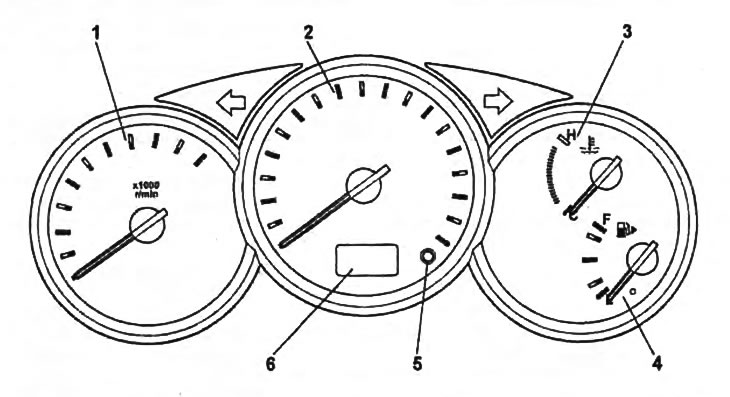

Расположение приборов и указателей смотрите на рисунке "Комбинация приборов".

Тахометр

Тахометр показывает число оборотов коленчатого вала двигателя в минуту (об/мин).

Внимание: во время движения следите за показаниями тахометра. Его стрелка, показывающая частоту вращения вала двигателя, не должна входить в красную зону (зона повышенных оборотов двигателя).

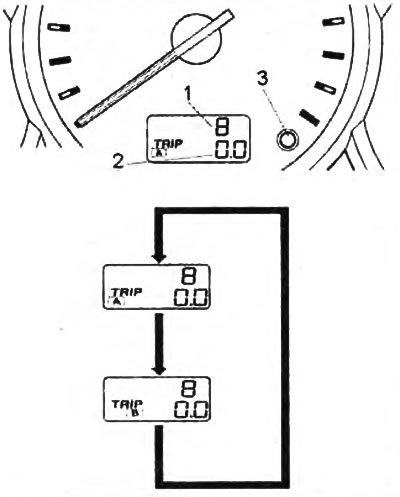

Одометр и счетчик пробега

Одометр (1) показывает общий пробег автомобиля.

Счетчики пробега (2) показывают расстояние, пройденное с момента последней установки счетчика на ноль.


Кнопка (3) предназначена для переключения режимов и для сброса показаний счетчиков пробега на ноль. При кратковременном нажатии на кнопку идет переключение между режимами индикации счетчик пробега "А" → счетчик пробега "В". При каждом режиме горит соответствующий индикатор. "TRIP A", "TRIP В". Обнуление счетчика пробега осуществляется более долгим нажатием на кнопку (3).

Указатель количества топлива

Внимание: не ездите при слишком низком уровне топлива в баке. Полная выработка топлива может привести к выходу из строя каталитического нейтрализатора.

Указатель показывает уровень топлива в топливном баке (F - полный бак. Е - пустой бак) когда ключ в замке зажигания установлен э положение "ON". Если стрелка указателя находится около метки "Е", то рекомендуется как можно скорее дозаправиться. При низком уровне топлива в баке на панели приборов начинает мигать индикатор (см. таблицу "Индикаторы комбинации приборов").

Примечание: стрелка (если есть) рядом со значком бензоколонки указывает, с какой стороны автомобиля расположена крышка бензобака.

• Емкость топливного бака — 70 л

Указатель температуры охлаждающей жидкости

Указатель показывает температуру охлаждающей жидкости в двигателе, когда ключ в замке зажигания находится в положении "ON".

Если стрелка указателя во время работы двигателя вошла в красную зону шкалы "Н", то это указывает на перегрев двигателя. В этом случае немедленно остановите автомобиль в безопасном месте и выполните процедуры, описанные в. подразделе "Перегрев двигателя" данной главы. Устраните причину перегрева.

Индикаторы комбинации приборов

Примечание: номер индикатора в таблице "Индикаторы комбинации приборов" соответствует номеру пункта.

1. Индикатор состояния тормозной системы и низкого уровня тормозной жидкости.

Индикатор загорается при повороте ключа в замке зажигания в положение "ON" и должен погаснуть через несколько секунд.

а) Индикатор загорается, если:

• включен стояночный тормоз;
• низкий уровень тормозной жидкости или нарушена герметичность вакуумного усилителя тормозов;
• неисправна электрическая цепь индикатора.

Примечание: при уменьшении давления в системе вакуумного усилителя тормозов загорается индикатор.

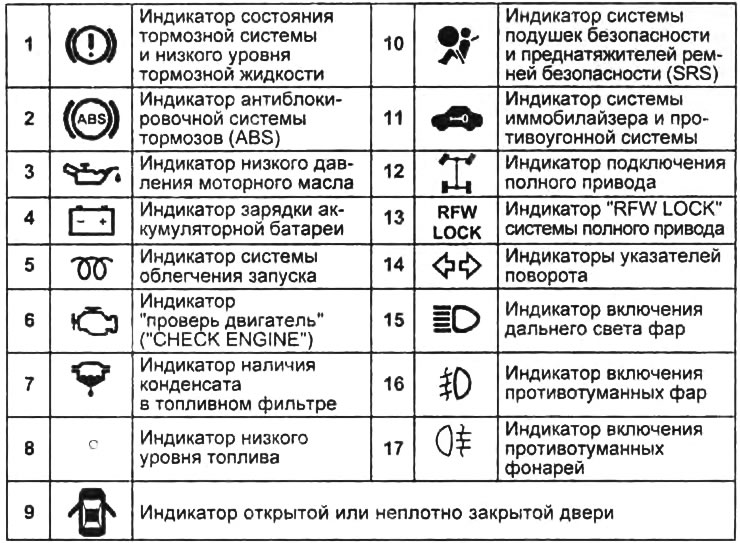

Таблица. Индикаторы комбинации приборов.



б) Если во время движения загорелся индикатор, то необходимо замедлить скорость, съехать с дороги и осторожно остановить автомобиль. Замедлить скорость можно торможением двигателем и применением стояночного тормоза, но не забудьте при этом нажать на педаль тормоза для включения стоп-сигналов, чтобы предупредить о торможении водителей, едущих сзади.

Проверьте стояночный тормоз, возможно, он включен. Если стояночный тормоз выключен, а индикатор горит или индикатор продолжает гореть после выключения тормоза, то возникла неисправность в тормозной системе.


Проверьте уровень тормозной жидкости в бачке.

Если уровень тормозной жидкости низок, долейте жидкость и в безопасном месте проверьте эффективность торможения автомобиля. Если Вы считаете, что тормоза все еще работают достаточно эффективно, то осторожно доведите автомобиль до ближайшего места ремонта. Если тормоза не работают, то автомобиль необходимо отбуксировать или эвакуировать для ремонта.

Внимание: движение на автомобиле с низким уровнем тормозной жидкости опасно.

Если уровень тормозной жидкости в норме, то возможна неисправность одного из тормозных контуров.

2. Индикатор антиблокировочной системы тормозов (ABS).

Индикатор загорается при повороте ключа в замке зажигания в положение "ON" и должен погаснуть через несколько секунд. Если индикатор не гаснет или загорается при движении, это. указывает на неисправность антиблокировочной тормозной системы (подробнее см. раздел "Антиблокировочная тормозная система (ABS)").

При этом на автомобиле работает только тормозная система и не работает антиблокировочная система. Двигайтесь к месту ремонта.

Внимание: многократное нажатие на педаль тормоза может привести к включению индикатора на несколько секунд.

3. Индикатор низкого давления моторного масла

а) Индикатор загорается при повороте ключа в замке зажигания в положение "ON" и должен погаснуть после пуска двигателя.

б) Индикатор загорается, если давление моторного масла слишком низкое.

в) Если во время движения индикатор мигает или горит, то необходимо съехать на обочину и выключить зажигание.

• Индикатор может мигать после резкого торможения или когда двигатель работает на холостом ходу. Неисправность отсутствует, если индикатор гаснет при небольшом увеличении оборотов двигателя.
• Индикатор может загореться, когда уровень масла в двигателе слишком низок. Но данный индикатор не предназначен для информирования о низком уровне масла, поэтому периодически проверяйте уровень с помощью щупа.

4. Индикатор зарядки аккумуляторной батареи.

а) Индикатор загорается при повороте ключа в замке зажигания в положение "ON" и должен погаснуть после пуска двигателя.

б) Если во время движения загорелся индикатор, то неисправна система зарядки или ослаблен (оборван) ремень привода генератора. Однако двигатель будет продолжать работать, пока аккумуляторная батарея полностью не разрядится.

Выключите дополнительное оборудование (кондиционер, радиоприемник и др.) и двигайтесь к месту ремонта.

5. Индикатор системы облегчения запуска.

Индикатор сообщает водителю о начале работы системы облегчения запуска (включении свечей накаливания).

Система начинает работать после того, как будет включено зажигание. Запускать двигатель рекомендуется только после того, как индикатор погаснет.

Если индикатор загорается во время движения или мигает, то это указывает на неисправность в системе облегчения запуска двигателя.

6. Индикатор "проверь двигатель" ("CHECK ENGINE").

Индикатор загорается при повороте ключа в замке зажигания в положение "ON" на несколько секунд, а затем гаснет, информируя водителя о проверке системы управления двигателем.

Если индикатор продолжает гореть или загорается во время движения, это свидетельствует о наличии неисправностей в электронной системе управления двигателем и системе снижения токсичности. В данном случае необходимо двигаться к месту ремонта и произвести диагностику системы управления двигателем.

7. Индикатор наличия конденсата в топливном фильтре.

Если индикатор горит во время работы двигателя, это свидетельствует о скоплении конденсата в- топливном фильтре или в водоотделителе.

Если это произошло, удалите конденсат из топливного фильтра или водоотделителя (смотрите подраздел "Удаление воздуха и конденсата из топливной системы" главы "Техническое обслуживание и общие процедуры проверки и регулировок").

8. Индикатор низкого уровня топлива. Индикатор загорается при низком уровне топлива в баке. На склонах или при поворотах индикатор может загораться из-за колебаний топлива в баке.

9. Индикатор открытой или неплотно закрытой двери.

Индикатор горит до тех пор, пока все двери не будут закрыты полностью.

10. Индикатор системы подушек безопасности и преднатяжителей ремней безопасности (SRS).

Индикатор загорается при повороте ключа в замке зажигания в положение "ON". Через несколько секунд индикатор погаснет. В случае если индикатор не загорелся или горит (мигает) во время движения, имеется неисправность в компонентах системы SRS. Обратитесь в сервисный центр для диагностики и ремонта компонентов системы пассивной безопасности.

11. Индикатор системы иммобилайзера и противоугонной системы.

В головках основного и дополнительного ключа могут быть встроены микросхемы, которые выполняют функцию иммобилайзера. Данная функция служит для блокировки двигателя (предотвращения угона автомобиля). В головке ключа расположен передатчик, который посылает сигнал приемнику. Если сигнал не соответствует зарегистрированному, то запуск двигателя заблокирован.

Индикатор начинает мигать с интервалом 2 при повороте ключа в замке зажигания из положения "ON" в положение "АСС" и информирует об активации противоугонной системы. Индикатор перестает мигать при повороте ключа в замке зажигания в положение "ON", загорается на 3 секунды и затем, если сигнал соответствует зарегистрированному, гаснет. В этом случае запуск двигателя разблокирован. Если индикатор мигает, это свидетельствует о наличии неисправности в системе иммобилайзера. Обратитесь в сервисный центр для диагностики и ремонта.

12. Индикатор подключения полного привода.

Загорается при включении полного привода. Более подробно смотрите в разделе "Особенности трансмиссии моделей 4WD".

13. Индикатор "RFW LOCK" системы полного привода.

Загорается при включении полного привода и гаснет при отключении передней оси при помощи выключателя. Более подробно смотрите в разделе "Особенности трансмиссии моделей 4WD".

14. Индикаторы указателей поворота. Индикаторы мигают при включении указателей поворотов. Слишком частое мигание индикаторных ламп указывает на плохое соединение в цепи указателей поворотов или на отказ лампы указателя поворота.

15. Индикатор включения дальнего света фар.

Загорается при включении дальнего света фар.

16. Индикатор включения противотуманных фар.

Загорается при включении противотуманных фар.

17. Индикатор включения противотуманных фонарей.

(Оригинал статьи доступен на: «Mazbook.ru»)

Загорается при включении противотуманных фонарей.
