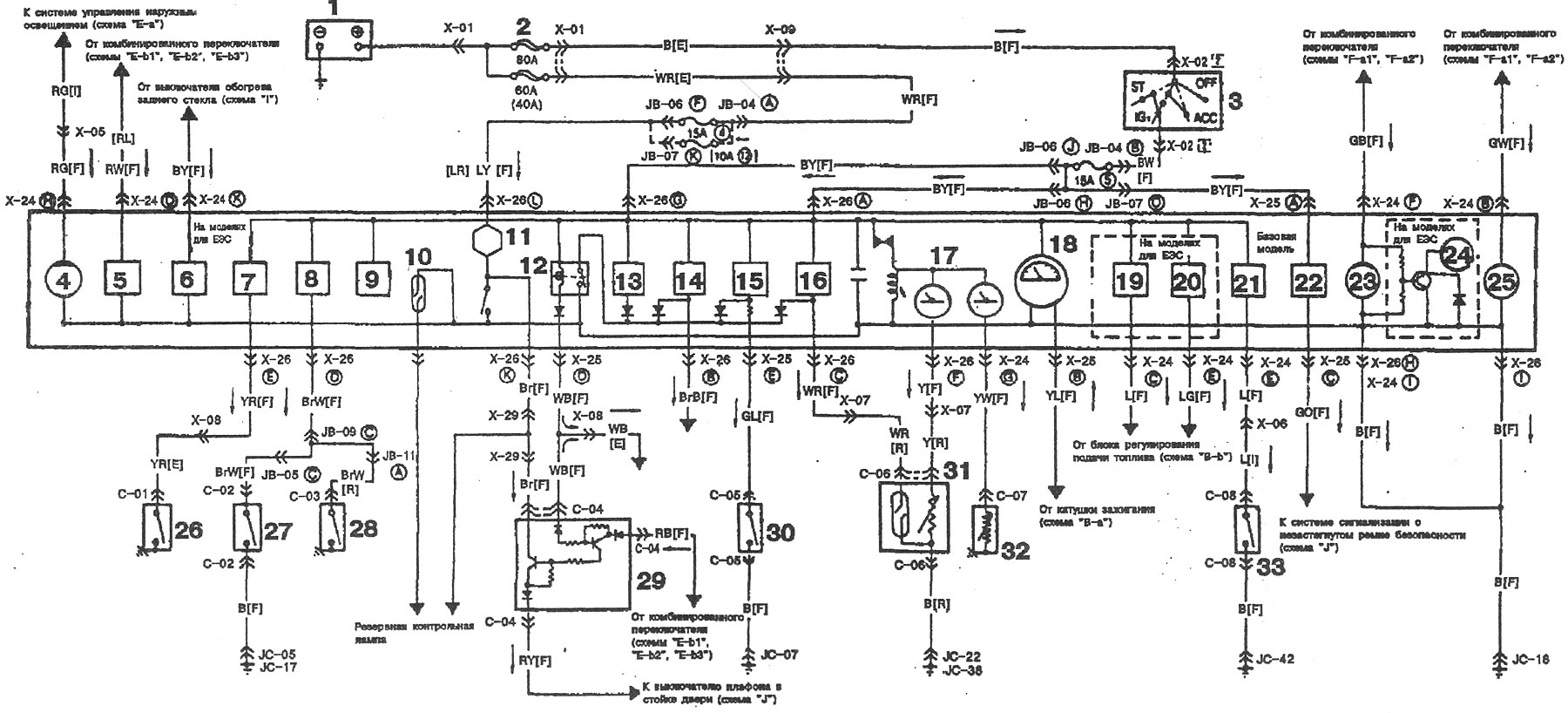

C. Схема соединений комбинации приборов (Mazda Familia BF)

1 - Аккумуляторная батарея; 2 - Главный предохранитель; 3 - Выключатель зажигания; 4 - Контрольная лампа габаритного света (3,4 Вт); 5 - Контрольная лампа включения дальнего света фар (3,4 Вт); 6 - Контрольная лампа обогрева заднего стекла (3,4 Вт); 7 - Контрольная лампа аварийного давления масла (3,4 Вт); 8 - Контрольная лампа стояночной тормозной системы (3,4 Вт); 9 - Резервная контрольная лампа; 10 - Датчик скорости; 11 - Звуковой сигнализатор высокой скорости (120 км/ч); 13 - Контрольная лампа заряда аккумуляторной батареи (3,4 Вт); 14 - Контрольная лампа стоп-сигнала (3,4 Вт); 15 - Контрольная лампа уровня жидкости в бачке омывателя ветрового стекла (1,4 Вт); 16 - Контрольная лампа резерва топлива (3,4 Вт); 17 - Указатель уровня топлива; 17а - Указатель температуры охлаждающей жидкости; 18 - Тахометр; 19 - Контрольная лампа положения педали акселератора (1,4 Вт); 20 - Контрольная лампа переключения на низшую передачу (1,4 Вт); 21 - Контрольная лампа автоматического пускового устройства карбюратора (3,4 Вт); 22 - Контрольная лампа обогрева сиденья (1,4 Вт); 23 - Контрольная лампа указателей поворота (3,4 Вт); 24 - Контрольная лампа аварийной сигнализации (3,4 Вт); 25 - Контрольная лампа указателей поворота (3,4 Вт); 26 - Датчик давления масла; 27 - Датчик уровня тормозной жидкости; 28 - Выключатель стояночного тормоза; 29 - Вибратор; 30 - Датчик уровня жидкости в бачке омывателя ветрового стекла; 31 - Датчик уровня топлива; 32 - Датчик температуры охлаждающей жидкости; 33 - Выключатель автоматического пускового устройства карбюратора.
