B-b1. Схема системы регулирования подачи топлива (на моделях для ЕЭС)
Главная
Мазда Фамилия
BF
(1985-1989)
Электрооборудование
Электрические схемы
0

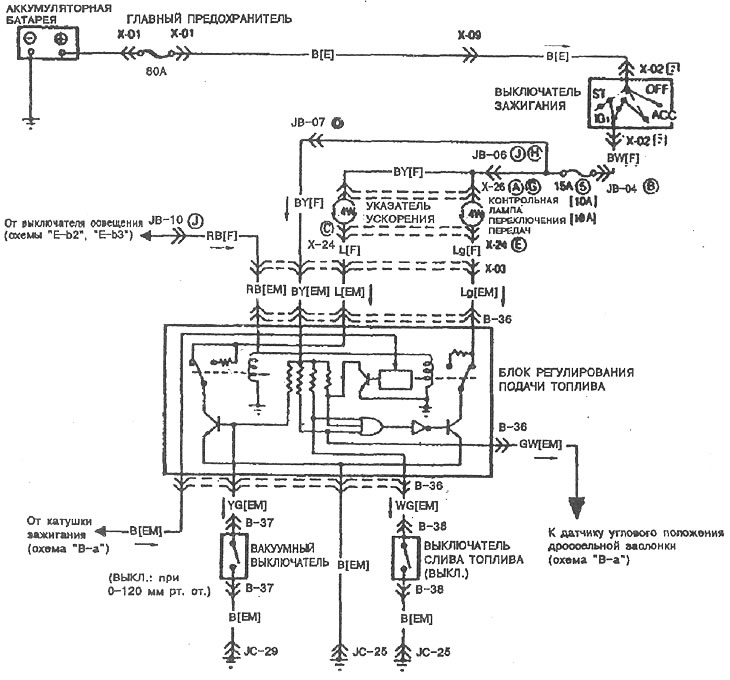

Схема системы регулирования подачи топлива (на моделях для ЕЭС).
Примечание: [ ] - на варианте для Германии; ( ) - на базовой модели.
