Схема 14: Система зажигания, вентилятор системы охлаждения, система впрыска топлива и повышения частоты холостого хода
Главная
Мазда Капелла
GC
(1982-1992, бензин)
Электрооборудование
Электрические схемы
0

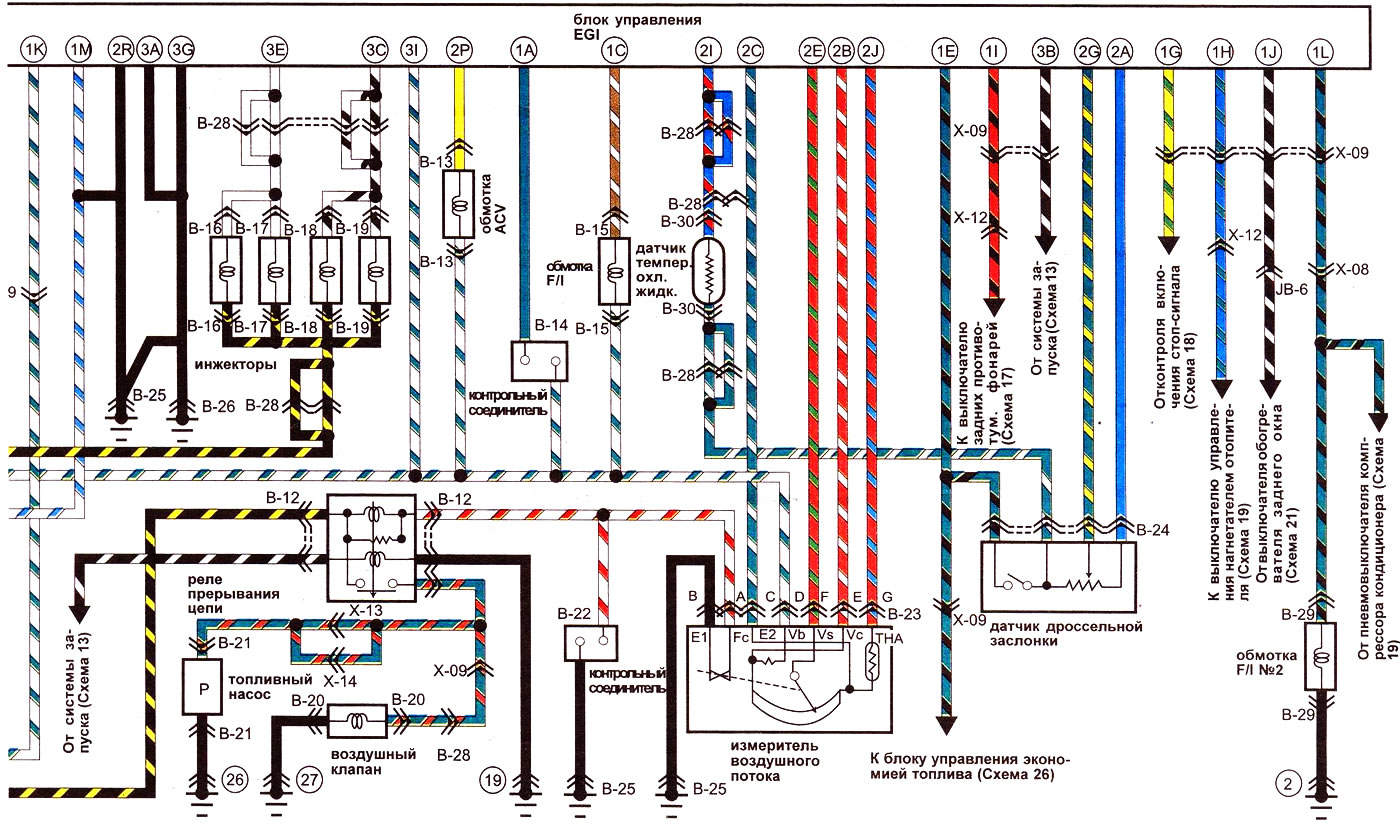

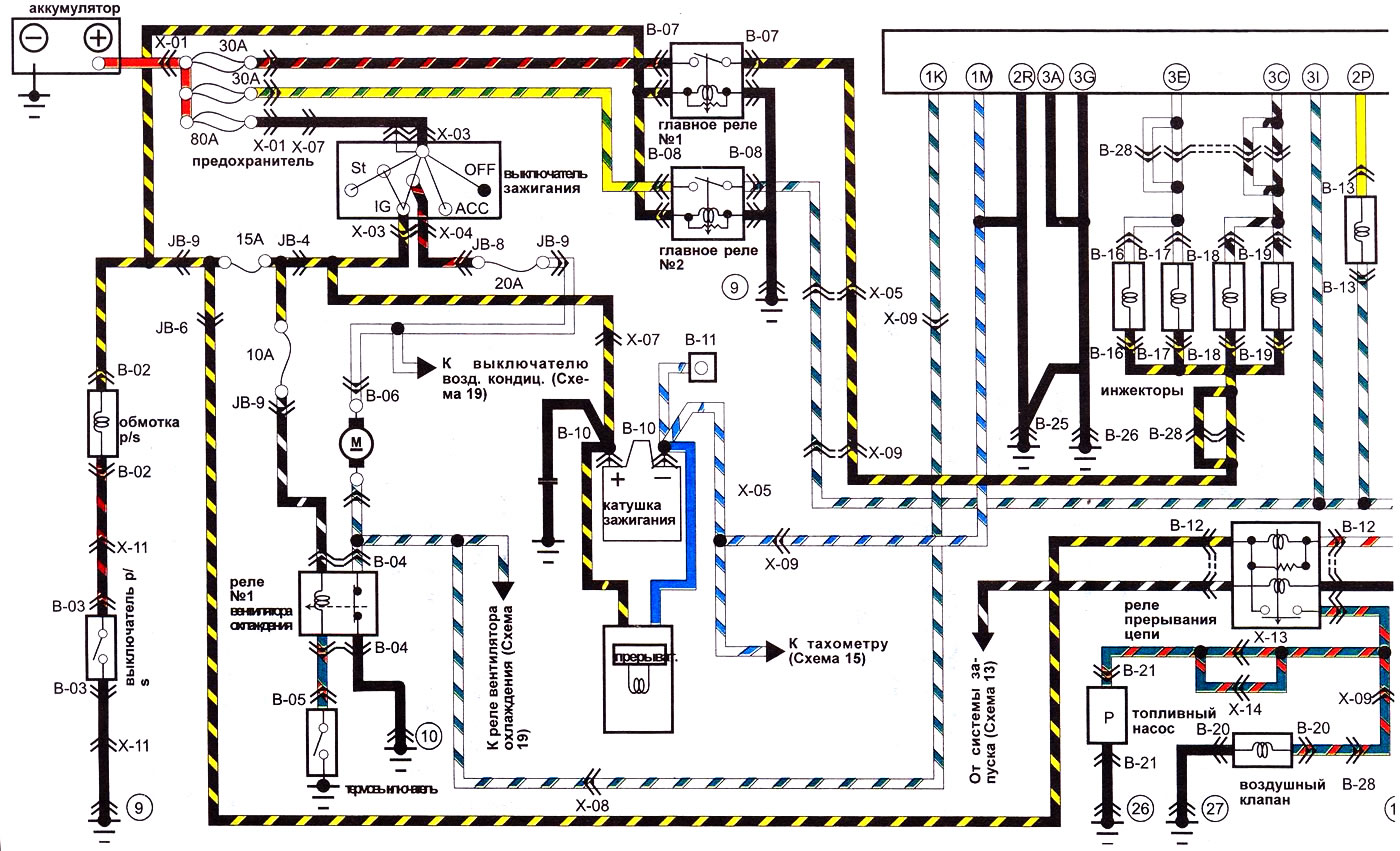

Система зажигания, вентилятор системы охлаждения, система впрыска топлива и повышения частоты холостого хода - модели EGI и карбюраторные с 1985 года:
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
