Открыть большую картинку в новой вкладке »

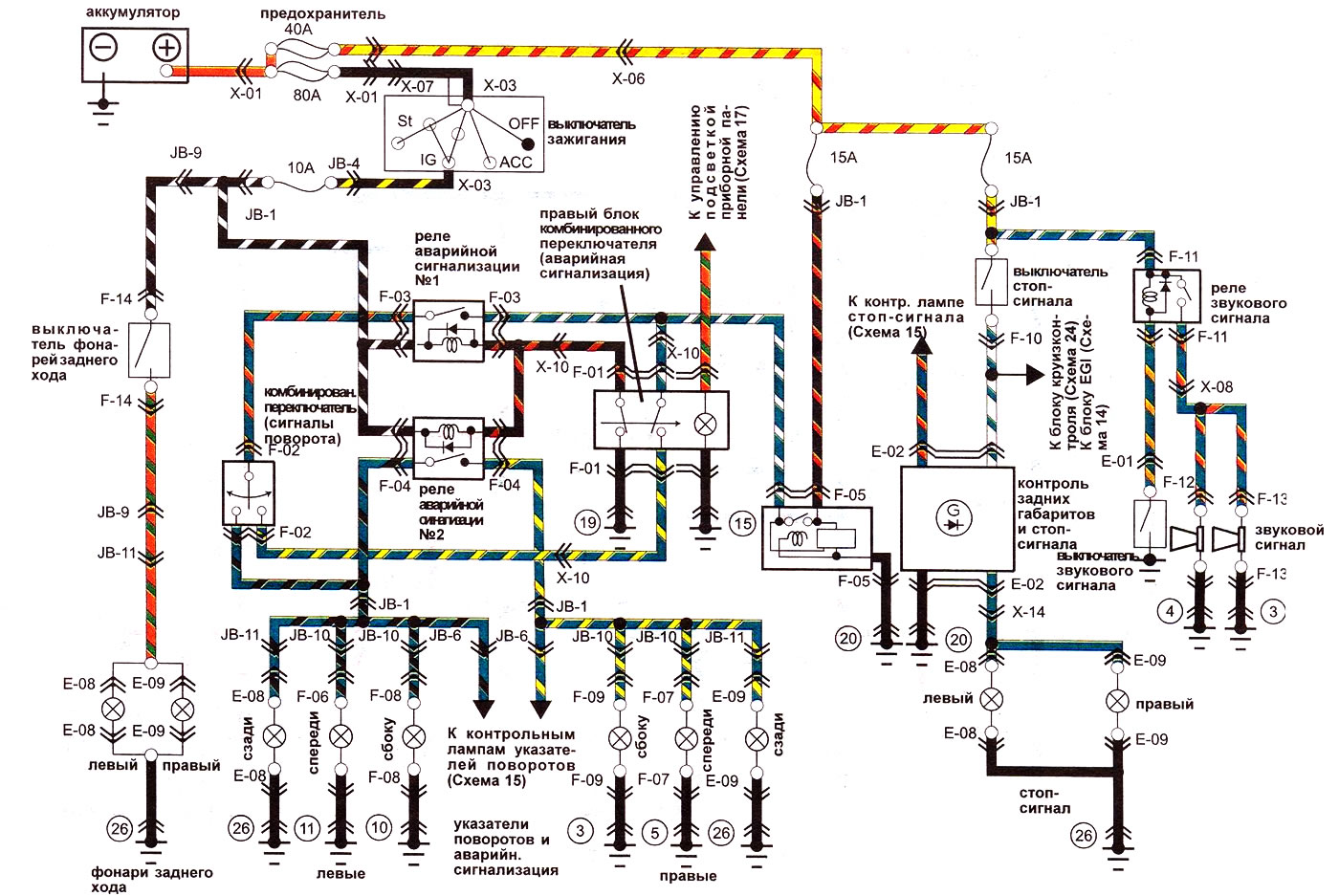

Схема 18: Указатели поворотов, аварийная сигнализация, звуковой сигнал, стоп-сигнал и фонари заднего хода (Mazda Capella GC)
Указатели поворотов, аварийная сигнализация, звуковой сигнал, стоп-сигнал и фонари заднего хода - модели EGI и карбюраторные с 1985 года:
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
