Схема 23: Аудиосистема и электрическая антенна

  • Главная
  • Мазда Капелла
  • GC (1982-1992, бензин)
  • Электрооборудование
  • Электрические схемы
0

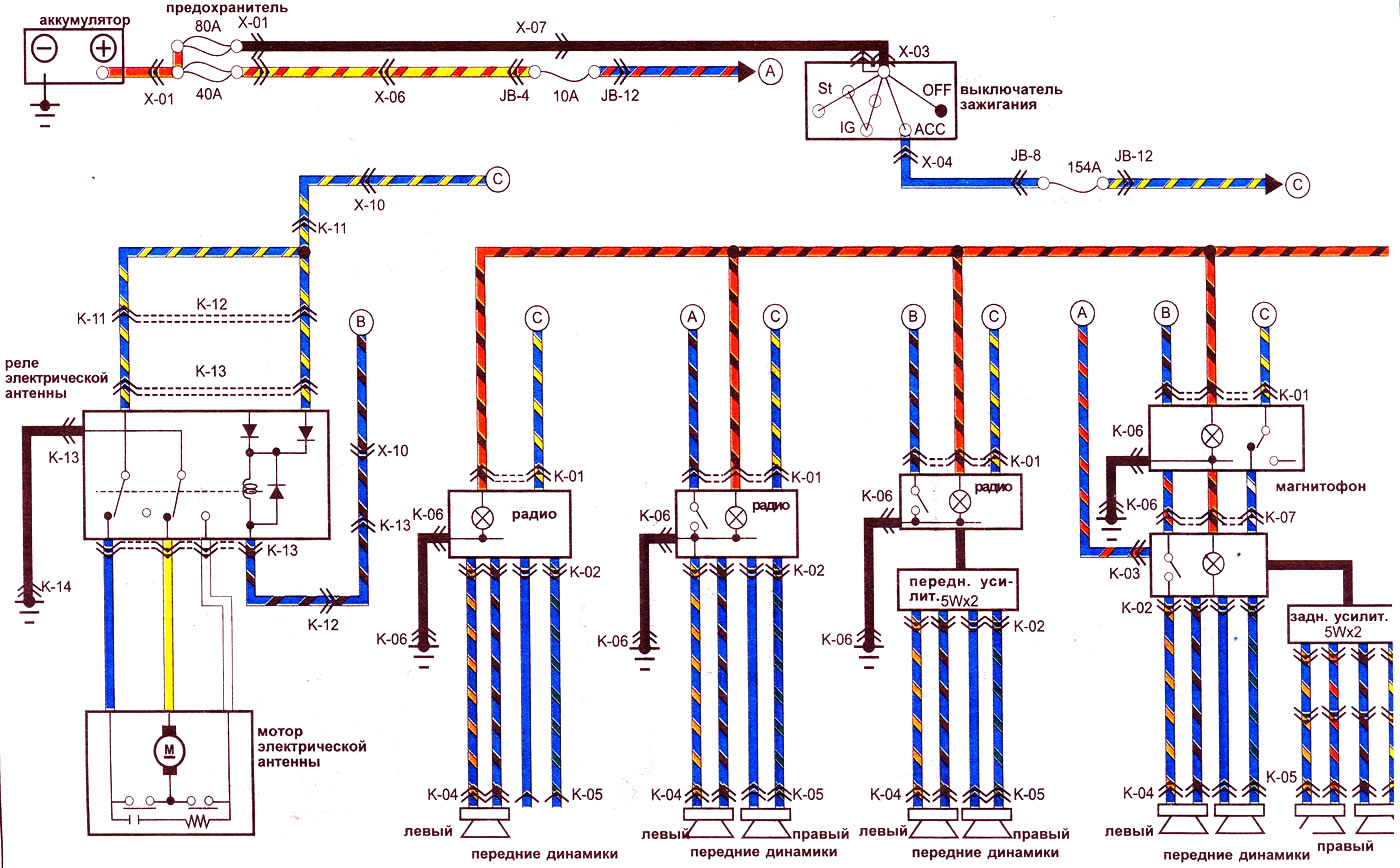

Аудиосистема и электрическая антенна - модели EGI и карбюраторные с 1985 года:


Открыть большую картинку в новой вкладке »

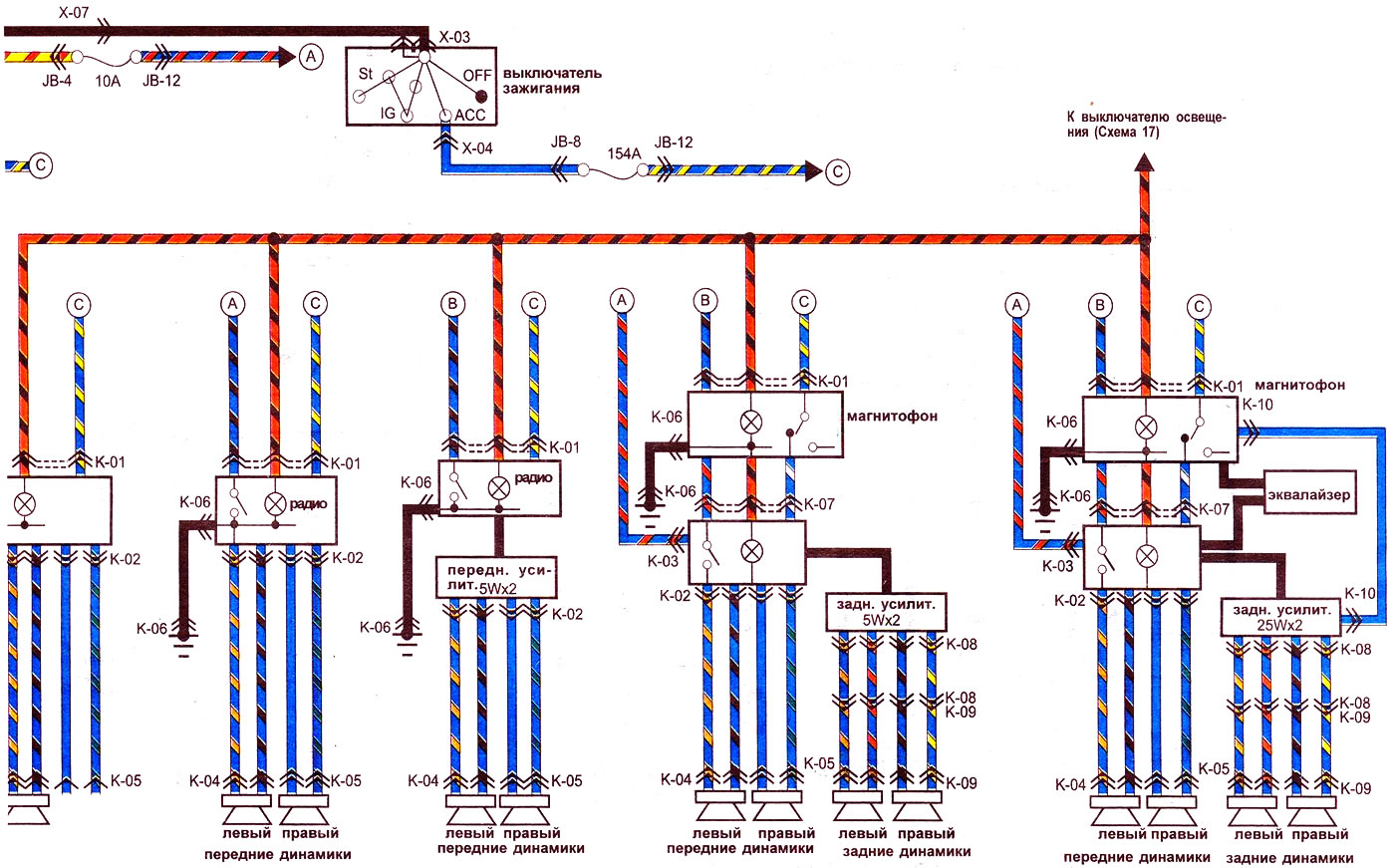

Аудиосистема и электрическая антенна - модели EGI и карбюраторные с 1985 года (продолжение):


Открыть большую картинку в новой вкладке »
