Схема 26: Система индикации экономии топлива
Главная
Мазда Капелла
GC
(1982-1992, бензин)
Электрооборудование
Электрические схемы
0

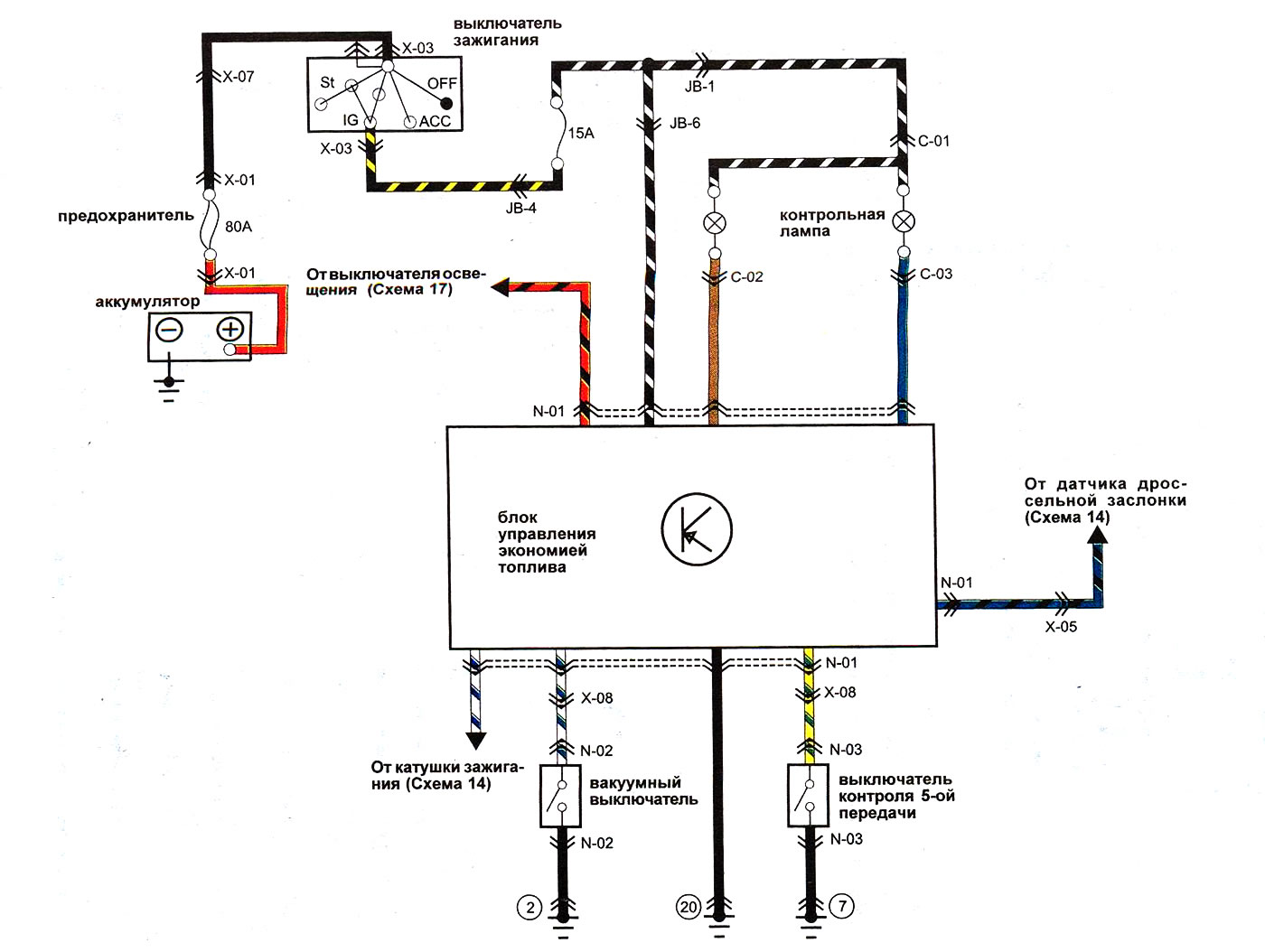

Система индикации экономии топлива - модели EGI и карбюраторные с 1985 года:
Открыть большую картинку в новой вкладке »
