Схема 22: Электрические стеклоподъемники и центральный замок

0

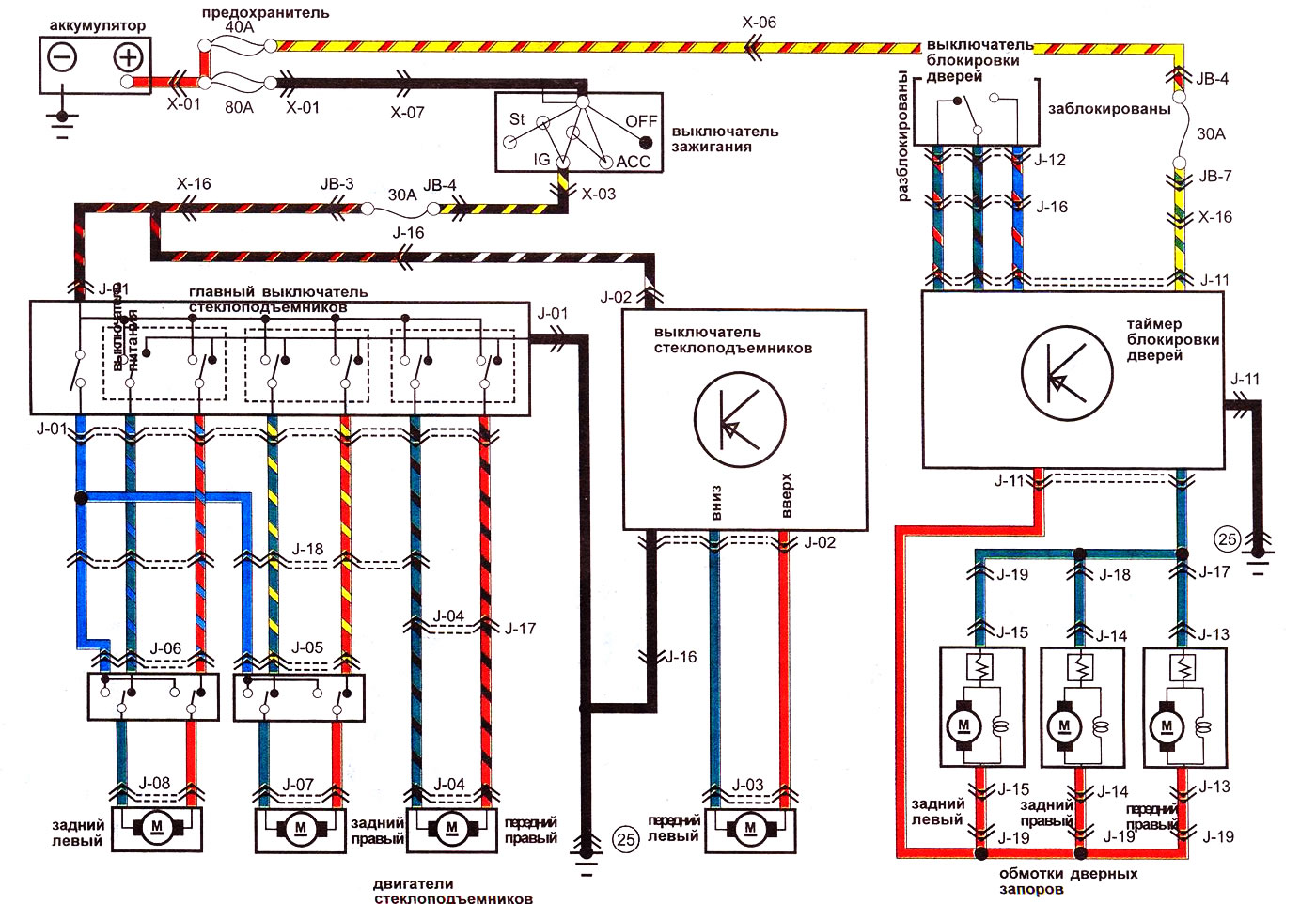

Электрические стеклоподъемники и центральный замок - 4-х и 5-ти дверные модели EGI и карбюраторные с 1985 года:

Открыть большую картинку в новой вкладке »

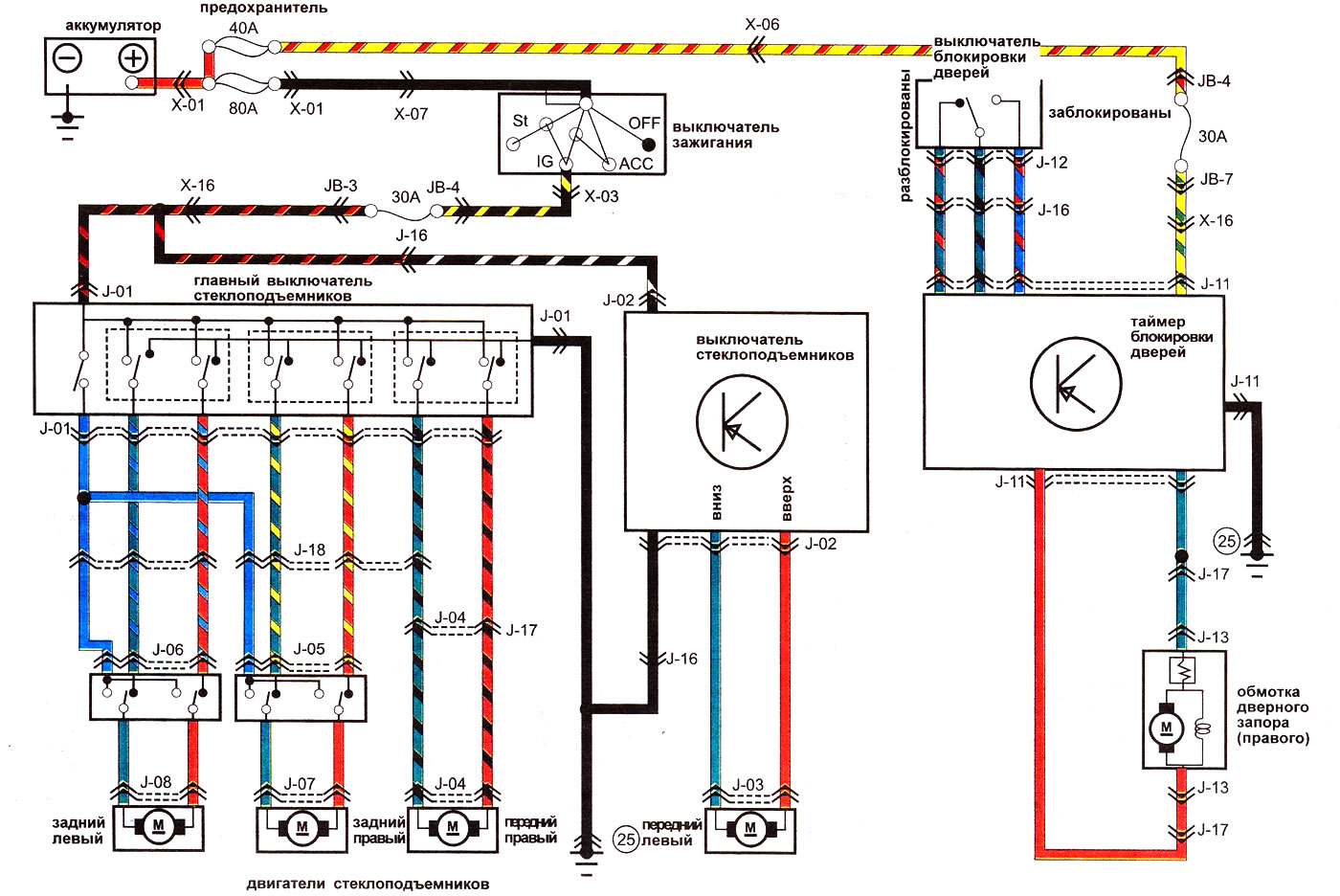

Электрические стеклоподъемники и центральный замок - 2-х дверные модели EGI и карбюраторные с 1985 года:

Открыть большую картинку в новой вкладке »
