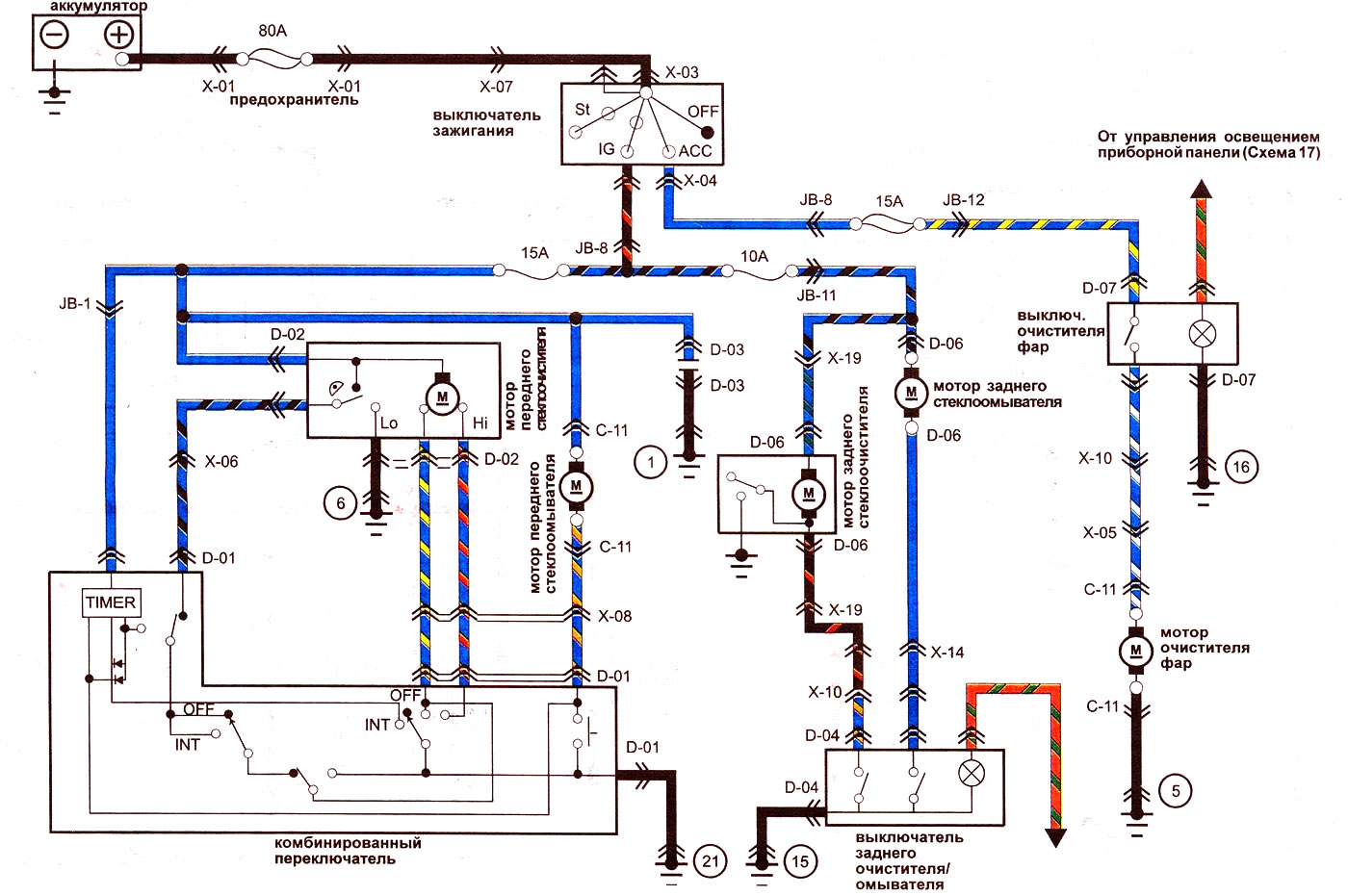

Схема 16: Очистители/омыватели стекол и фар (Mazda Capella GC)
Очистители/омыватели стекол и фар - модели EGI и карбюраторные с 1985 года:
