Схема 10: Часы, освещение багажника, подсветка замка зажигания и замка двери, освещение салона (до 1985 года)
Главная
Мазда Капелла
GC
(1982-1992, бензин)
Электрооборудование
Электрические схемы
0

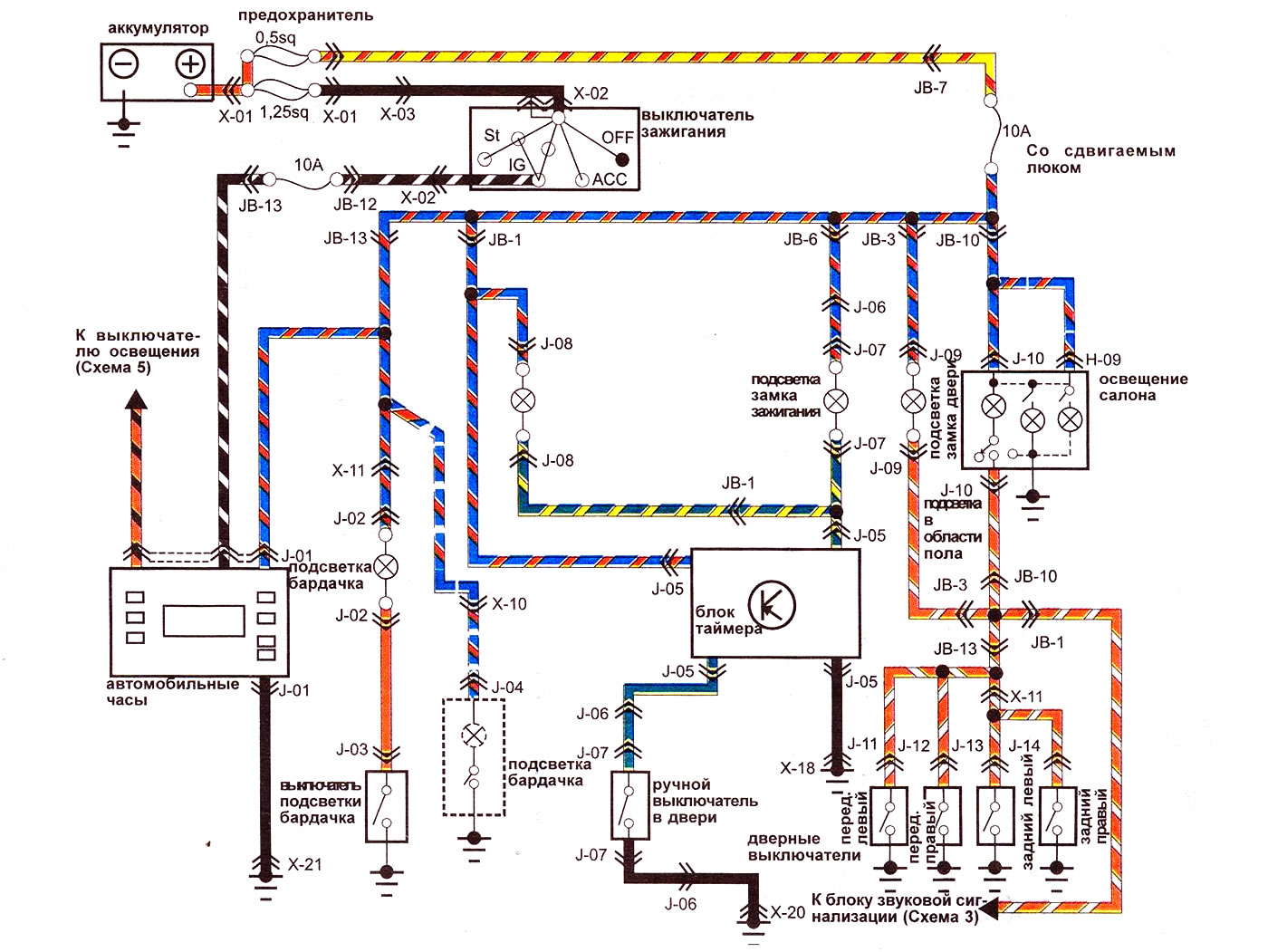

Часы, освещение багажника, подсветка замка зажигания и замка двери, освещение салона (до 1985 года):
Открыть большую картинку в новой вкладке »
