Схема 5: Фары, габаритные, стояночные фонари, задний противотуманный фонарь, подсветка номерного знака (Mazda Capella GC)

0

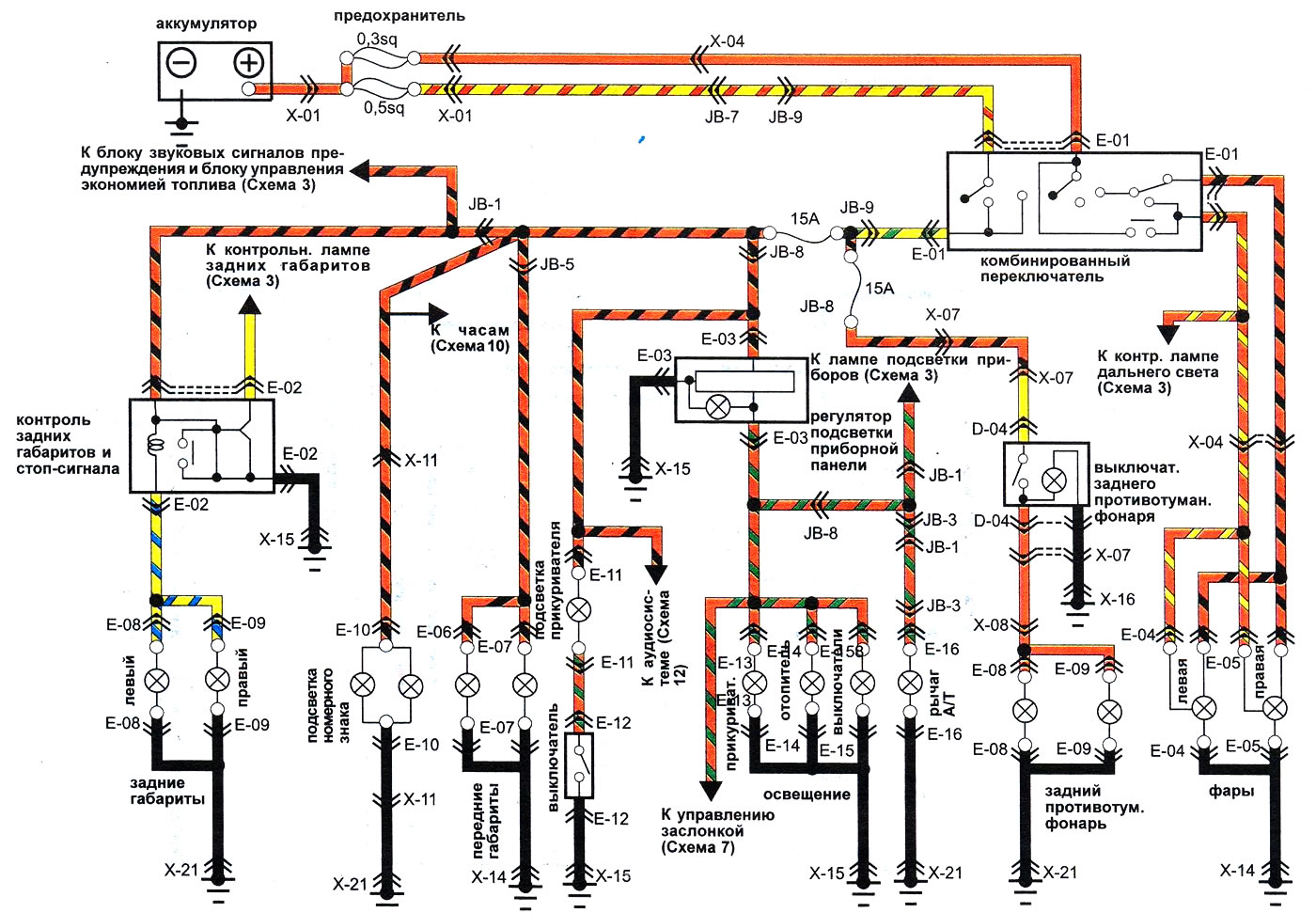

Фары, габаритные, стояночные фонари, задний противотуманный фонарь, подсветка номерного знака - модели без блочного переключателя (до 1985 года):

Открыть большую картинку в новой вкладке »

Открыть большую картинку в новой вкладке »

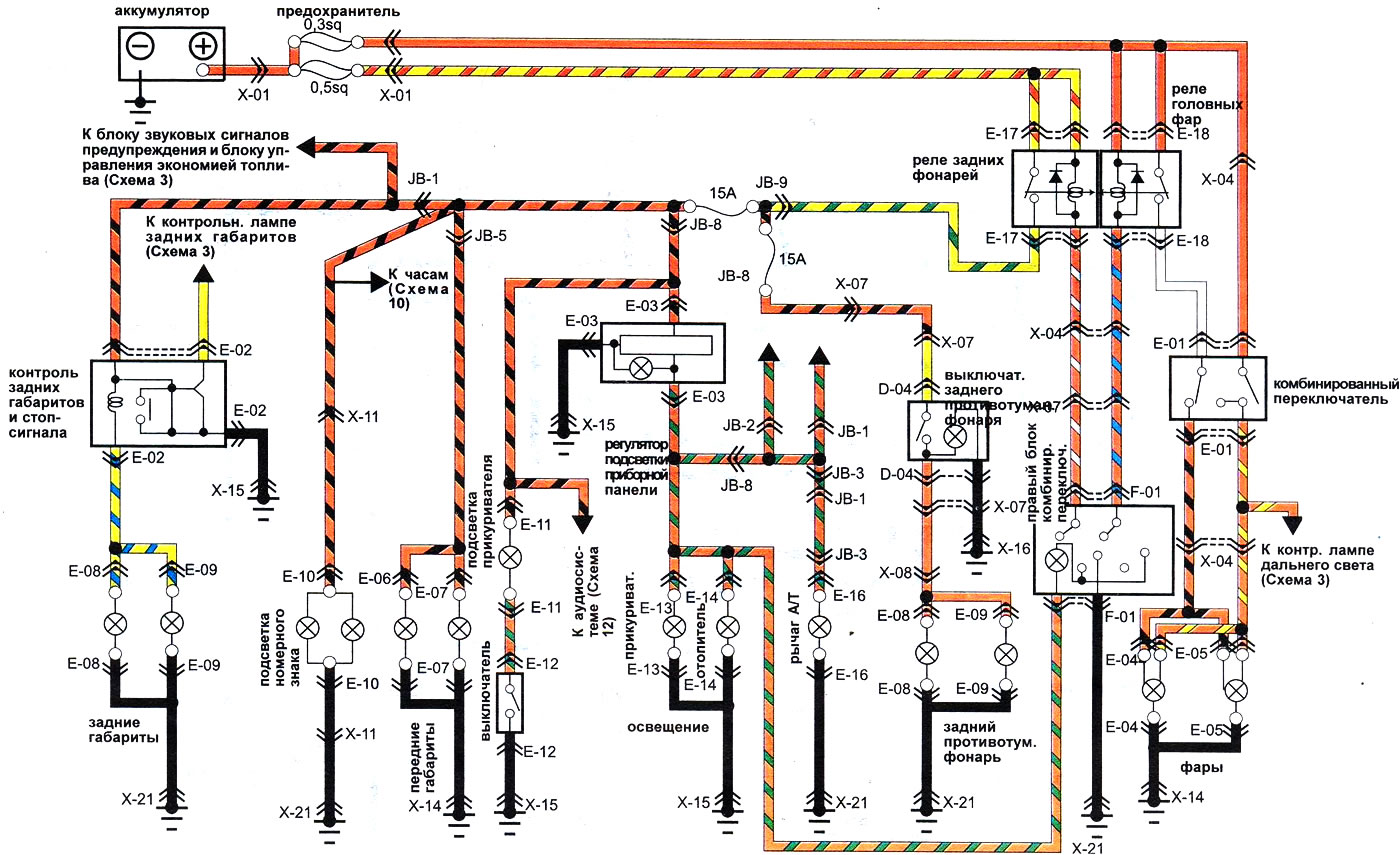

Фары, габаритные, стояночные фонари, задний противотуманный фонарь, подсветка номерного знака - модели с блочным переключателем (до 1985 года):

Открыть большую картинку в новой вкладке »

Открыть большую картинку в новой вкладке »
