Схема 6: Указатели поворотов, аварийная сигнализация, звуковой сигнал, стоп-сигнал и фонари заднего хода

0

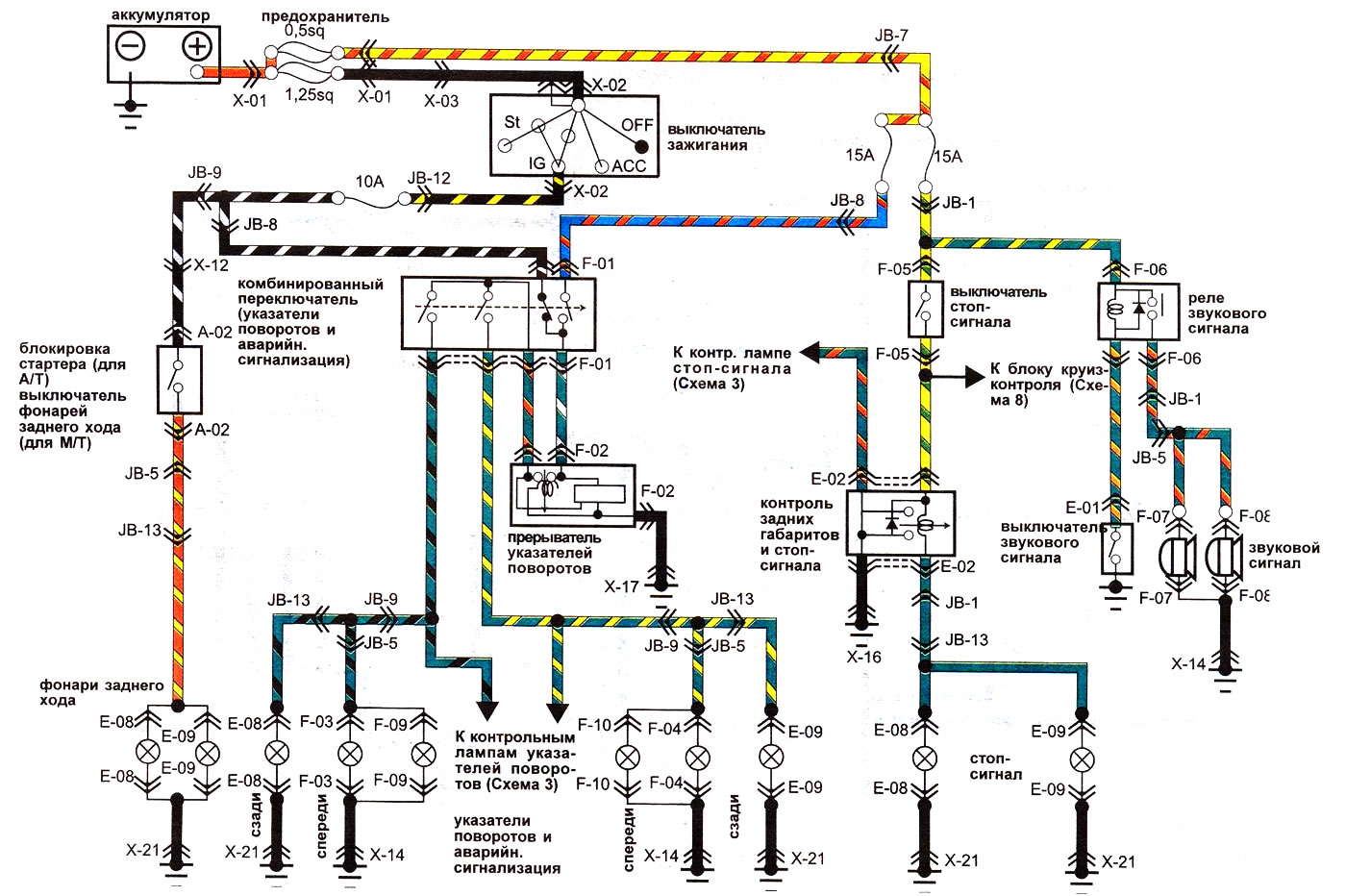

Указатели поворотов, аварийная сигнализация, звуковой сигнал, стоп-сигнал и фонари заднего хода - модели без блочного переключателя (до 1985 года):

Открыть большую картинку в новой вкладке »

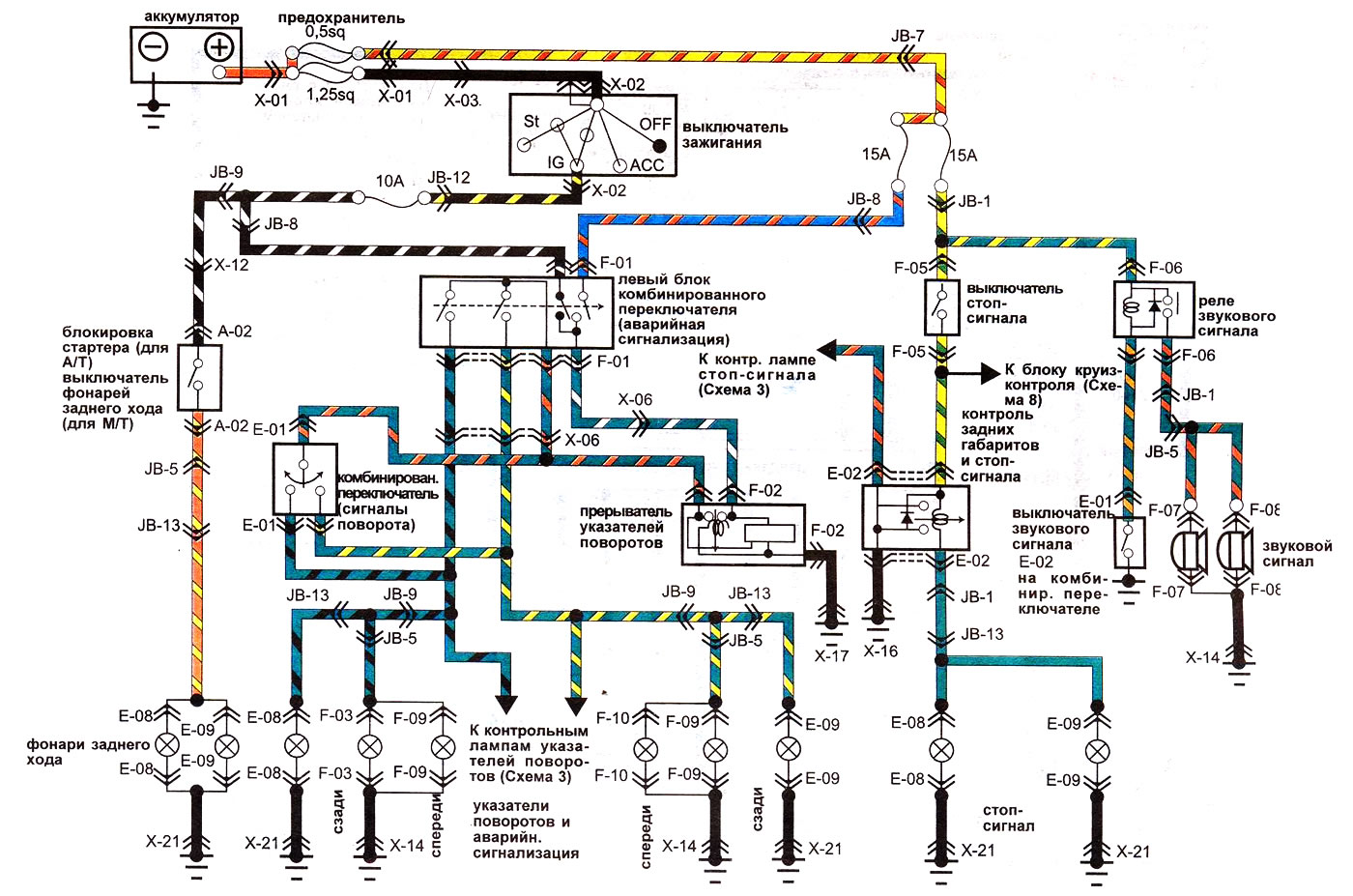

Указатели поворотов, аварийная сигнализация, звуковой сигнал, стоп-сигнал и фонари заднего хода - модели с блочным переключателем (до 1985 года):

Открыть большую картинку в новой вкладке »
