Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
(Контент основан на информации с: mazbook)

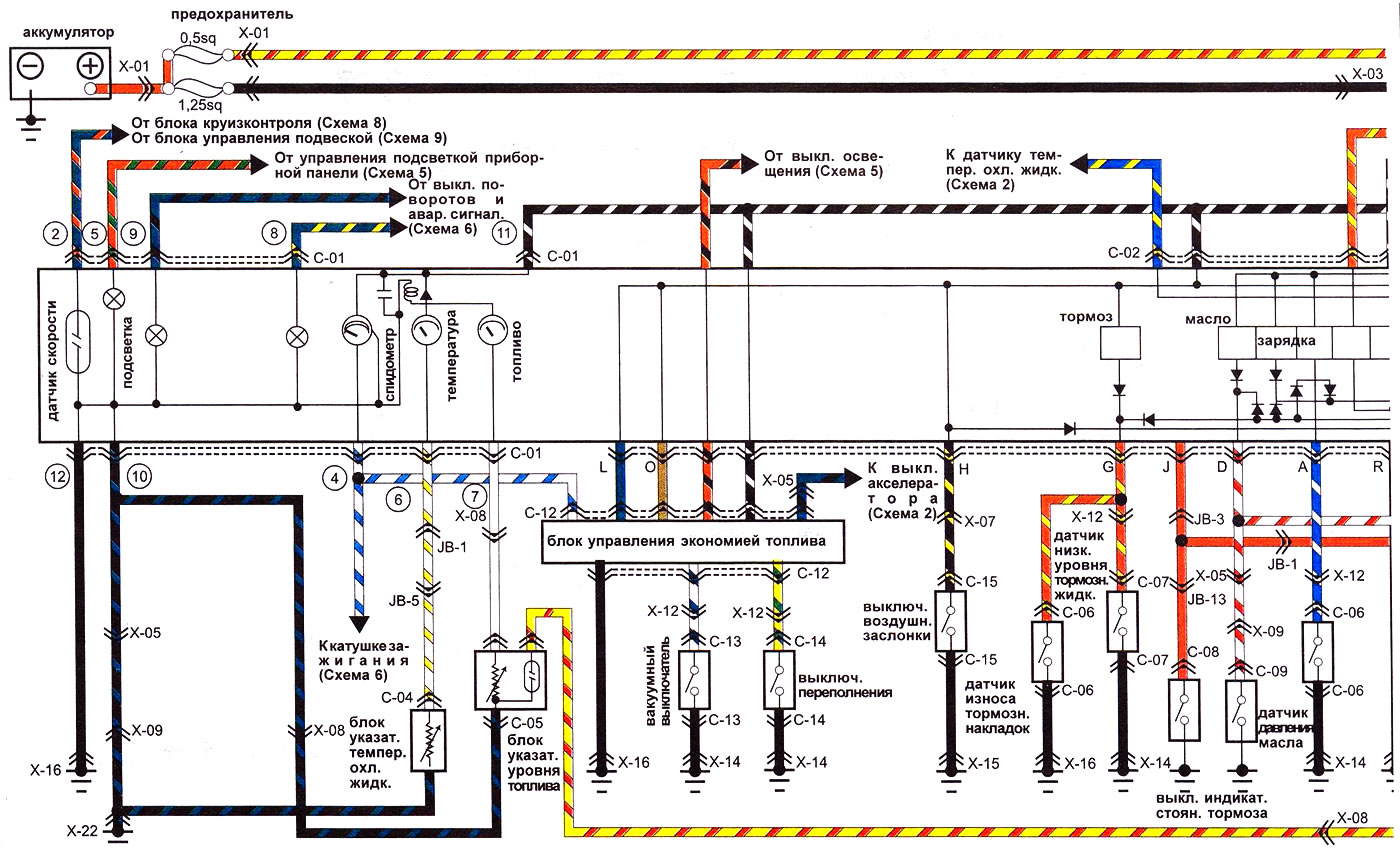

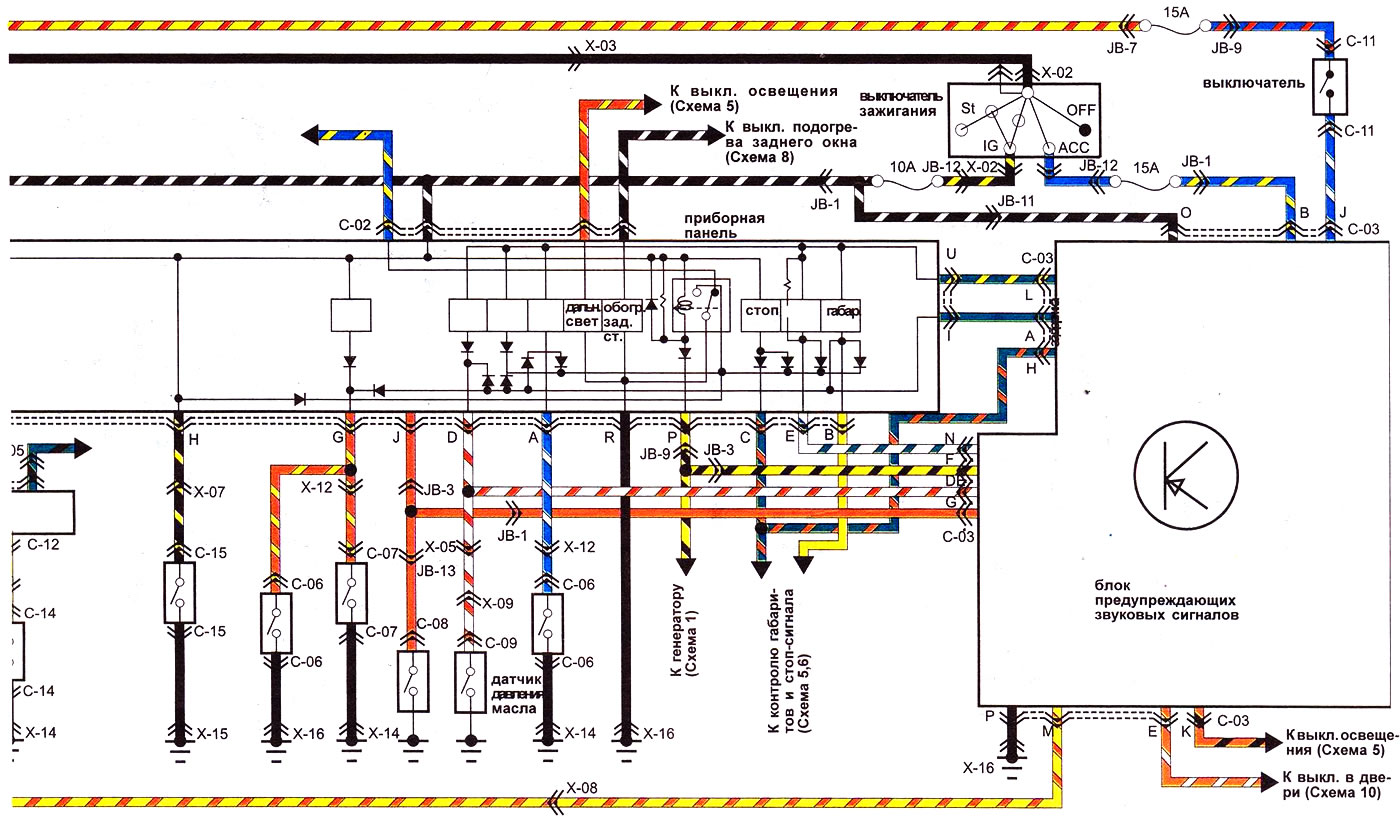

Схема 3: Система индикации и контроля (до 1985 года) (Mazda Capella GC)
Система индикации и контроля (до 1985 года):
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
(Контент основан на информации с: mazbook)
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
(Контент основан на информации с: mazbook)
