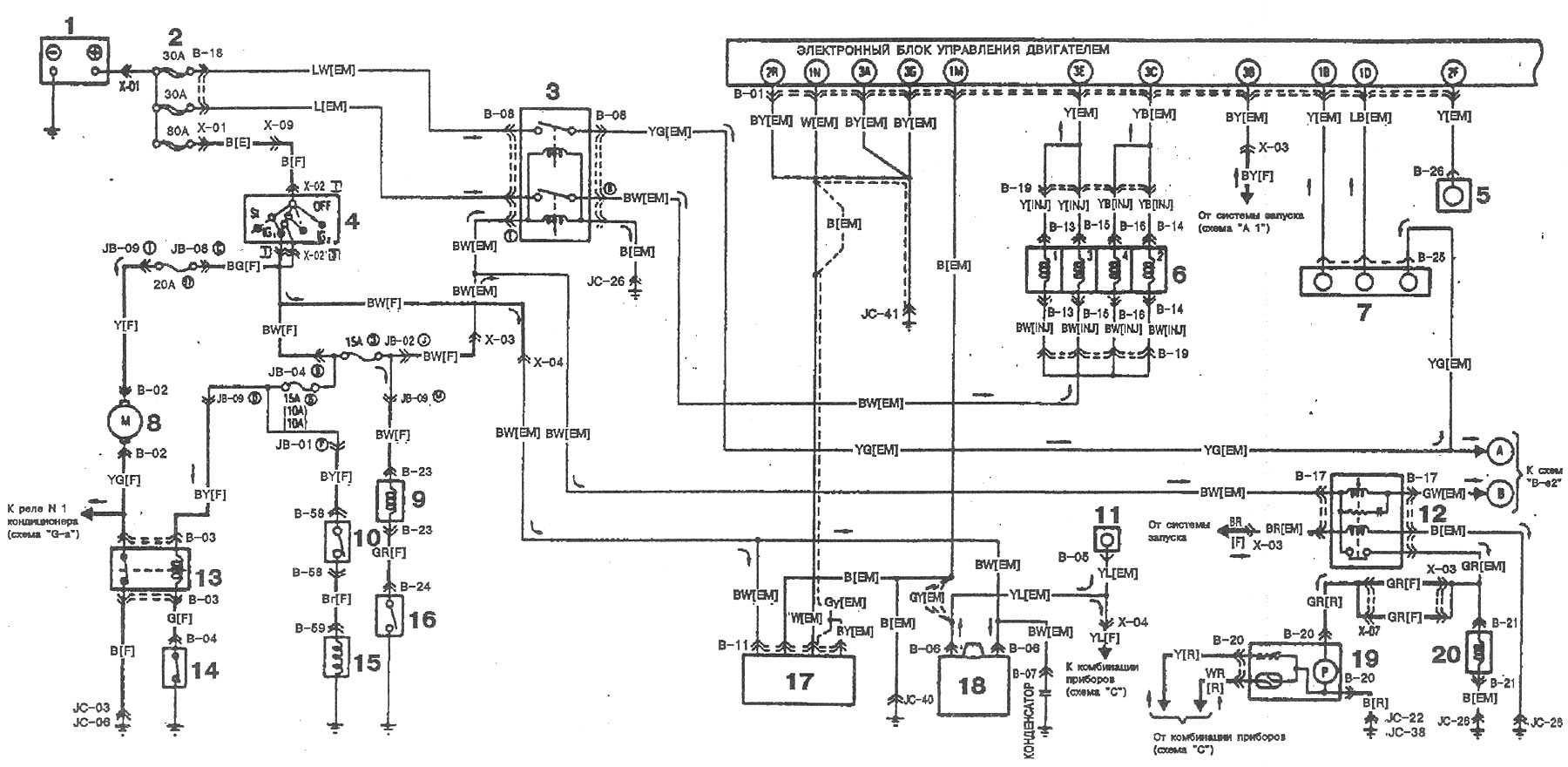

1 - Аккумуляторная батарея; 2 - Главный предохранитель; 3 - Основное реле; 4 - Выключатель зажигания; 5 - Контрольный разъем; 6 - Форсунки; 7 - Контрольный разъем (для системы самодиагностики); 8 - Электродвигатель вентилятора системы охлаждения двигателя; 9 - Электромагнитный клапан принудительного обратного переключения передач; 10 - Выключатель принудительного обратного переключения передач; 11 - Контрольный разъем (для тахометра); 13 - Реле включения электродвигателя вентилятора системы охлаждения; 14 - Датчик температуры охлаждающей жидкости (ВЫКЛ. при температуре выше 91°С или 97°С для стран с холодным климатом); 15 - Электромагнитный клапан гидроусилителя рулевого управления; 16 - Датчик давления масла в системе гидроусилителя рулевого управления; 17 - Распределитель зажигания; 18 - Катушка зажигания; 19 - Топливный насос; 20 - Клапан дополнительной подачи воздуха.
Примечание: ( ) - на базовой модели; < > - на варианте для Германии (неэтилированный бензин); * - не используется.
