Зарядная система
Открыть большую картинку в новой вкладке »
Правила обращения с электрическими схемами находятся здесь →
Расположение штекеров центральной электрики находятся здесь →
Правила построения электрических схем описаны здесь →

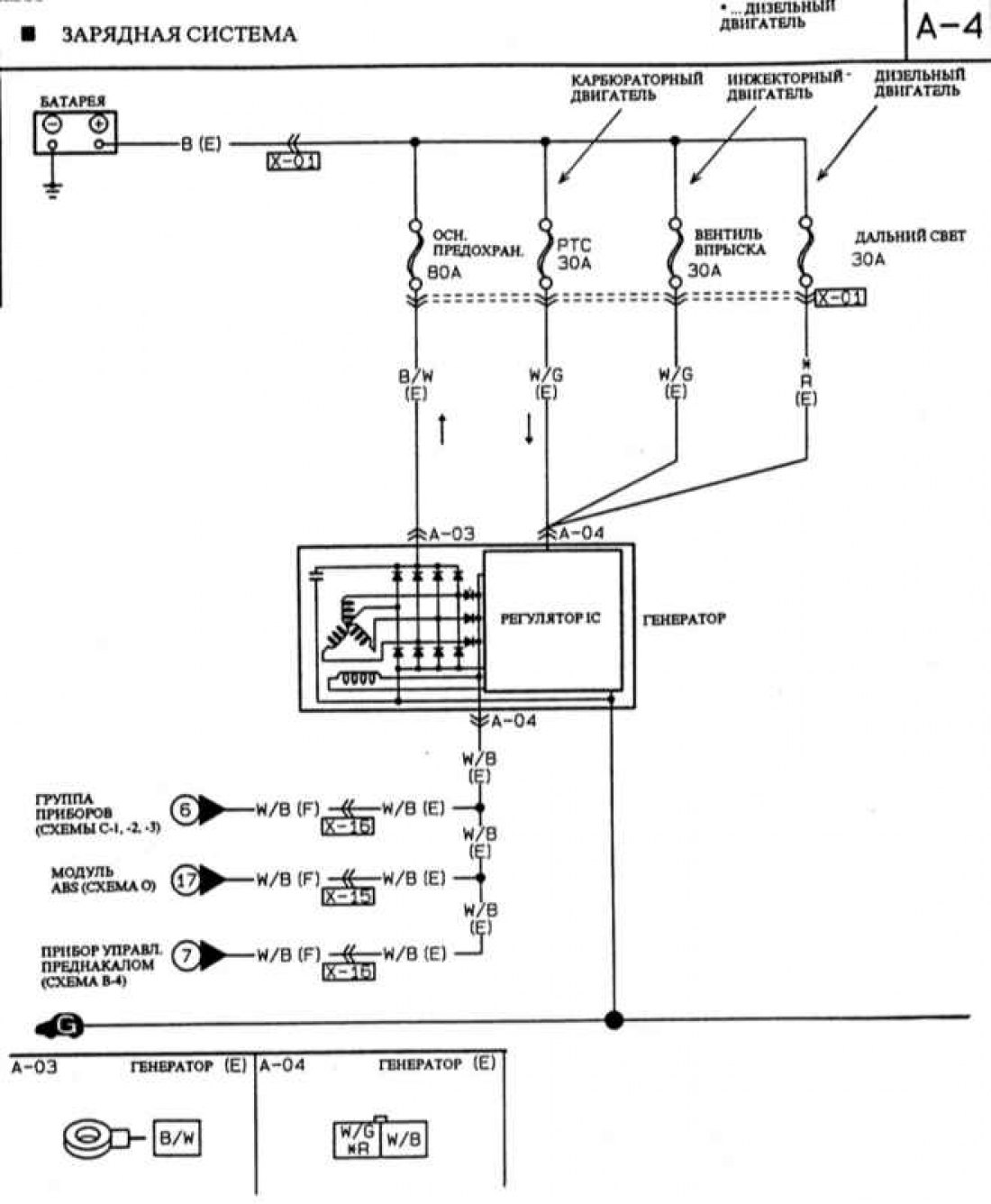

Электросхема зарядной системы
Открыть большую картинку в новой вкладке »
Правила обращения с электрическими схемами находятся здесь →
Расположение штекеров центральной электрики находятся здесь →
Правила построения электрических схем описаны здесь →
