Система управления освещением при движении автомобиля (Mazda 3 BK)

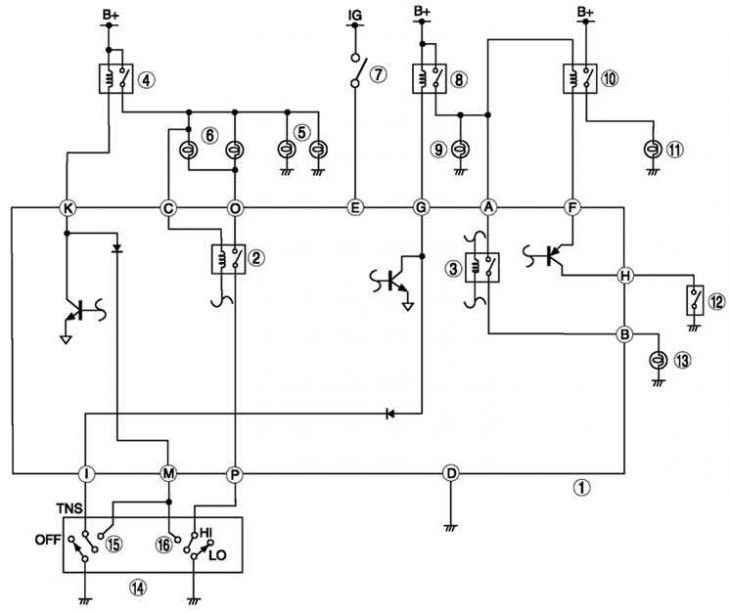

Рис. 7.20. Схема системы управления освещением при движении автомобиля: 1 – блок управления освещением при движении; 2 – реле A; 3 – реле B; 4 – реле фары; 5 – фара (ближний свет); 6 – фара (дальний свет); 7 – выключатель зажигания; 8 – реле TNS; 9 – стояночный фонарь/ задний габаритный фонарь/ фонарь освещения номерного знака; 10 – реле передней противотуманной фары; 11 – передняя противотуманная фара; 12 – выключатель передних противотуманных фар и заднего противотуманного фонаря; 13 – фонари освещения; 14 – выключатель фар; 15 – фара; 16 – кратковременное включение дальнего света фар
