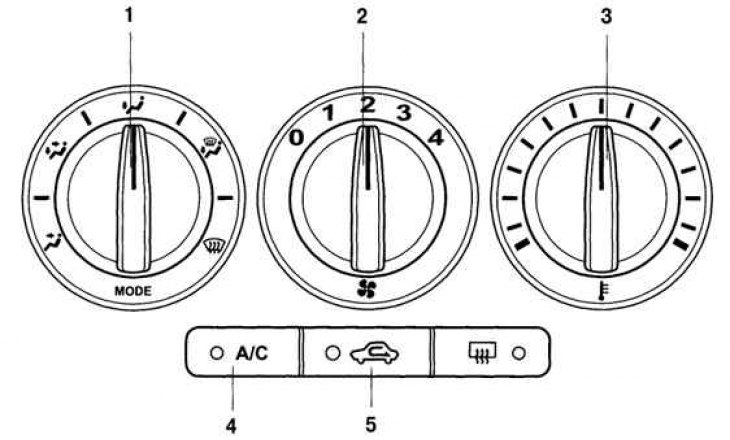

Рис. 1.105. Внешний вид панели управления системы кондиционирования воздуха с ручным управлением: 1 – рукоятка переключателя режимов распределения воздуха; 2 – переключатель частоты вращения вентилятора; 3 – регулятор температуры воздуха; 4 – выключатель кондиционера воздуха; 5 – переключатель режимов вентиляции салона
Внешний вид панели управления системы кондиционирования воздуха с ручным управлением показан на рис. 1.105
Регулятор температуры воздуха

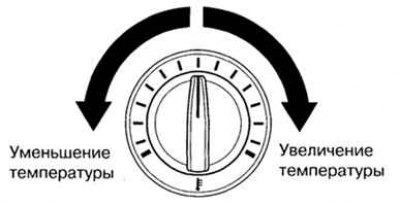

Рис. 1.106. Регулировка температуры воздуха
Температура воздуха регулируется вращением рукоятки. При вращении регулятора по часовой стрелке температура воздуха увеличивается, а против часовой стрелки – уменьшается (рис. 1.106).
Переключатель частоты вращения вентилятора (см. рис. 1.105)
Переключатель позволяет регулировать частоту вращения вентилятора.
- О - Вентилятор выключен.
- 1 - Низкая скорость.
- 2 - Средняя скорость.
- 3 - Высокая скорость.
- 4 - Максимальная скорость.
Переключатель режимов распределения воздуха (см. рис. 1.105)
Поверните рукоятку переключателя в одно из положений, которое соответствует выбранному вами режиму распределения воздуха.
Выключатель кондиционера воздуха (см. рис. 1.105)
Для того чтобы включить кондиционер воздуха, нажмите на выключатель «А/С». Кондиционер воздуха включается (при этом загорается встроенный в кнопку индикатор), если работает вентилятор (переключатель вентилятора должен находиться в одном из положений: «1», «2», «3», или «4»).
Для того чтобы выключить кондиционер воздуха, нажмите на выключатель «А/С» еще раз.
Примечание. Кондиционер воздуха может не функционировать при температуре окружающего воздуха, близкой к 0°C.
Переключатель режимов вентиляции салона (см. рис. 1.105)
Переключатель позволяет выключать режим приточной вентиляции и включать режим рециркуляции воздуха, и наоборот.
Нажмите на выключатель
, чтобы переключить текущий режим вентиляции салона (например, выключить режим приточной вентиляции и включить режим рециркуляции воздуха или наоборот).
В нормальных условиях движения рекомендуется постоянно использовать режим приточной вентиляции.
Режим приточной вентиляции (индикатор выключен)
В салон поступает окружающий воздух снаружи автомобиля. Используйте этот режим для вентиляции и отопления салона в нормальных условиях.
Режим рециркуляции воздуха (индикатор включен)
Доступ в салон автомобиля наружного воздуха прекращен. Воздух внутри салона циркулирует по замкнутому контуру. Режим рециркуляции рекомендуется использоваться при движении в условиях сильной запыленности воздуха и в аналогичных случаях, когда требуется изолировать салон автомобиля от окружающей атмосферы. Включение режима рециркуляции воздуха способствует также ускорению охлаждения воздуха в салоне автомобиля.
