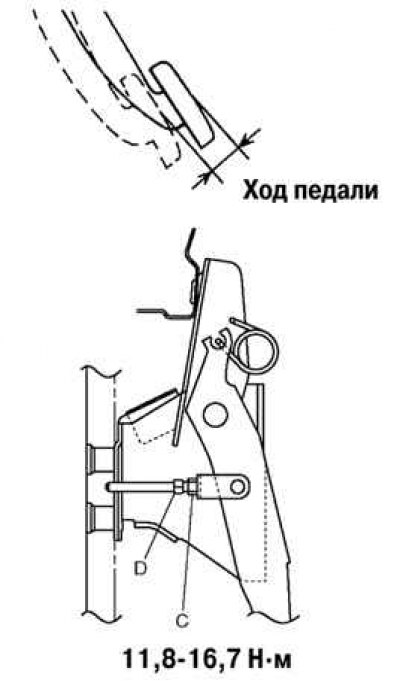

Рис. 3.4. Схема регулировки свободного хода педали
Нажмите на педаль сцепления до появления сопротивления. При необходимости отрегулируйте свободный ход педали сцепления. Для этого ослабьте контргайку «С» и вращайте шток «D» до установки требуемого свободного хода педали сцепления. После регулировки затяните контргайку (рис. 3.4).
- Свободный ход педали: 1–3 мм.
- Свободный ход штока: 0,1–0,5 мм.
