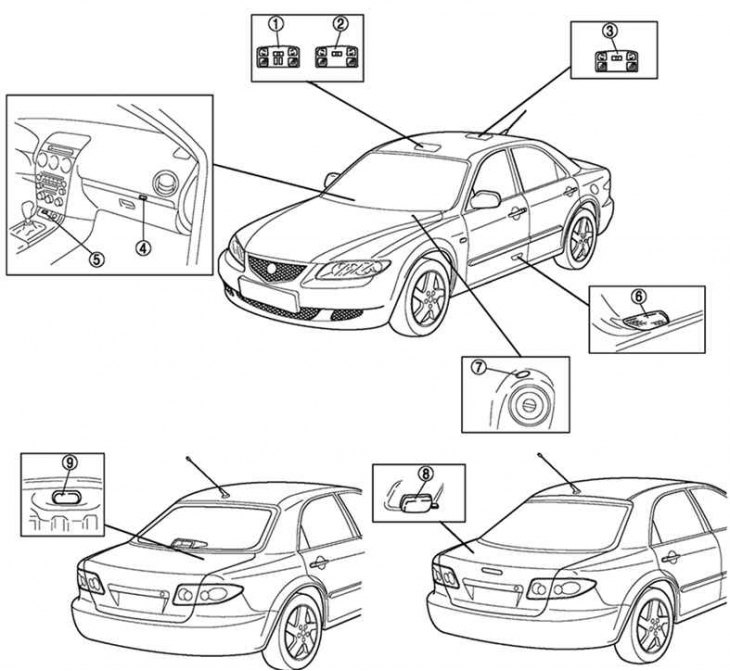

Рис. 7.19. Система освещения салона: 1 – передняя штурманская лампа (с люком); 2 – передняя штурманская лампа (без люка); 3 – задняя штурманская лампа; 4 – лампа подсветки вещевого ящика; 5 – подсветка пепельницы; 6 – освещение салона автомобиля, включающееся при открывании дверей; 7 – подсветка замка зажигания; 8 – плафон освещения багажного отделения; 9 – плафон освещения моторного отсека
Система освещения салона показана на рис. 7.19.
Схема системы управления освещения салона представлена в табл. 7.3. Выключатель освещения салона должен находиться в положении DOOR.

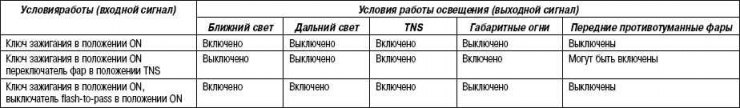

Таблица 7.2. Основные характеристики работы системы управления освещением

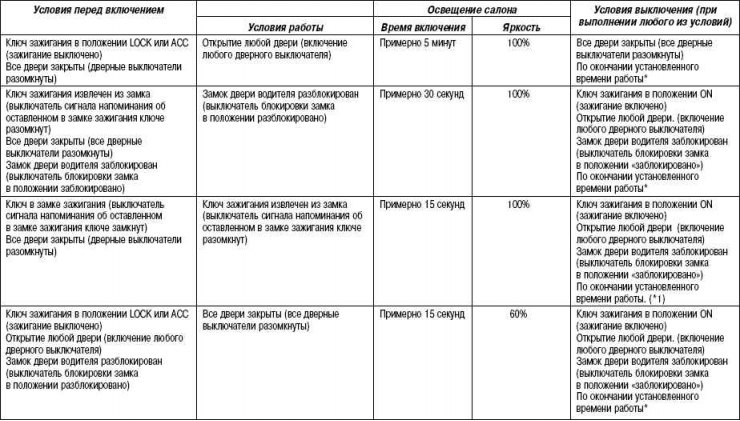

Таблица 7.3. Схема системы управления освещения салона
[Оригинал статьи находится на: mazbook.ru]
* После того, как освещение салона выключается в соответствии с этим условием, освещение салона включится снова при выполнении любого из следующих условий: после того, как все двери будут закрыты, а затем какая-либо из дверей повторно открыта (после того, как все выключатели дверей будут разомкнуты, а затем сработает любой выключатель двери); ключ зажигания – в положении ON (зажигание включено).
