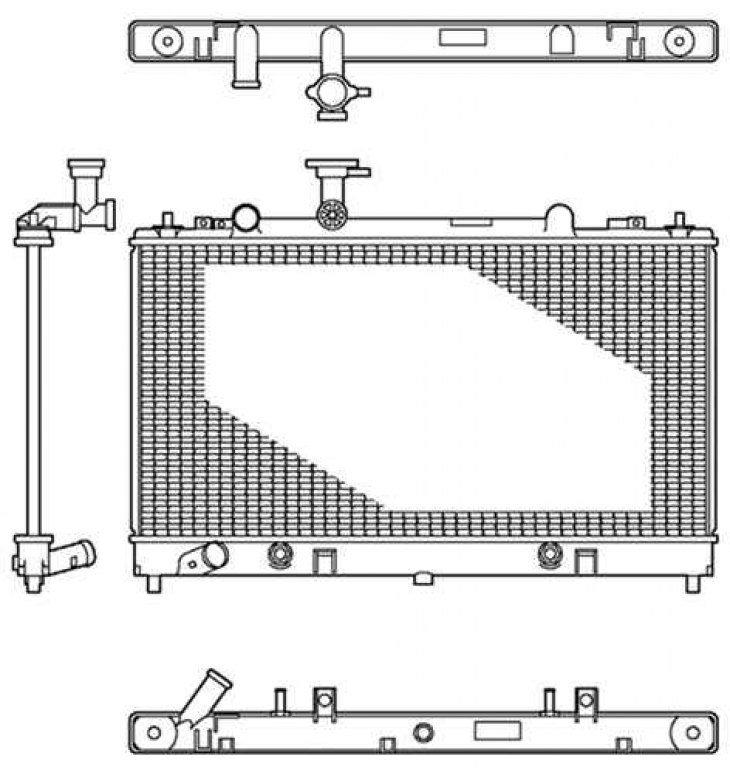

Рис. 2.49. Радиатор системы охлаждения
Радиатор с горизонтальным расположением трубок, рифлеными пластинами и с алюминиевым сердечником. Бачки радиатора изготовлены из пластмассы. Для снижения вибрации используются четыре монтажных кронштейна с резиновой изоляцией. Радиатор имеет холодильный резервуар для рабочей жидкости автоматической коробки передач в бачке радиатора. (ATX). На радиаторе используется герметичная крышка малого диаметра (рис. 2.49).
