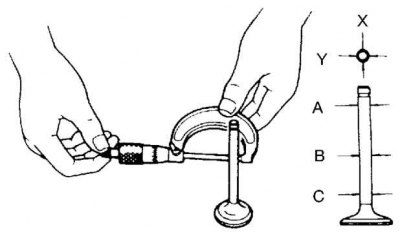

Рис. 2.140. Измерение диаметра стержня
Измерьте микрометром диаметр стержня каждого клапана в направлениях X и Y в трех точках (A, B, и C) как показано на рисунке 2.140.
Если диаметр не соответствует норме, замените клапан.
Стандартный диаметр:
- Впуск: 5,470–5,485 мм;
- Выпуск: 5,465–5,480 мм.
Максимальный диаметр:
- Впуск: 5,440 мм;
- Выпуск: 5,435 мм.
