F-b. Схема включения звукового сигнала и ламп стоп-сигнала

Главная   Мазда Фамилия   BF (1985-1989)   Электрооборудование   Электрические схемы

0

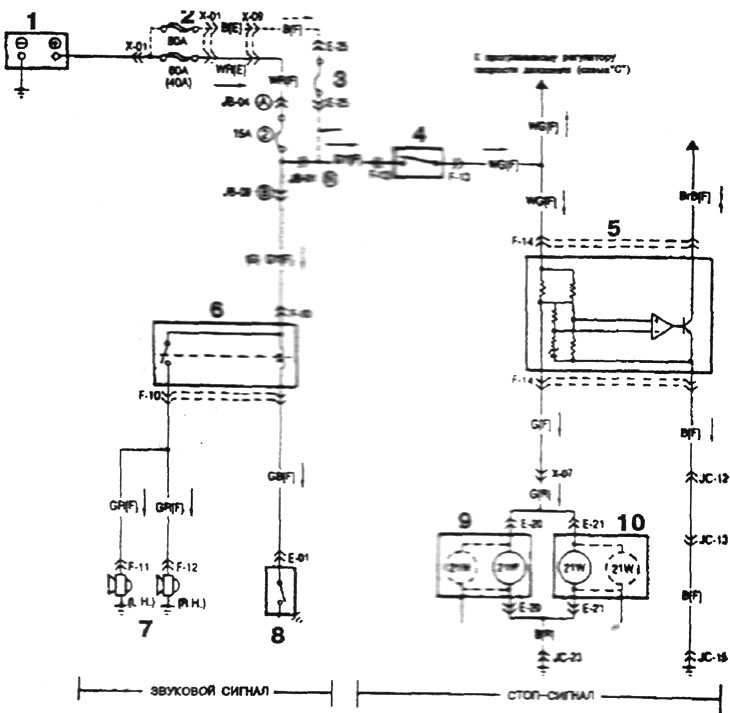

Схема включения звукового сигнала и ламп стоп-сигнала.



1 - Аккумуляторная батарея; 2 - Главный предохранитель; 3 - Блок предохранителей 10 А; 4 - Выключатель стоп-сигнала; 5 - Реле контроля ламп стоп-сигнала; 6 - Реле включения звукового сигнала; 7 - Звуковой сигнал; 8 - Выключатель звукового сигнала; 9 - Стоп-сигнал; 10 - Стоп-сигнал.


Примечание: ( ) - на базовой модели; [ ] - на варианте для Германии; * - не используется.
