Снятие и установка переднего бампера (Mazda CX-5 KE)

Внимание. Для предотвращения появления царапин и повреждений лакокрасочного слоя нанести защитную ленту на указанные на рисунке положения.

1. Отсоединить отрицательную клемму аккумуляторной батареи.

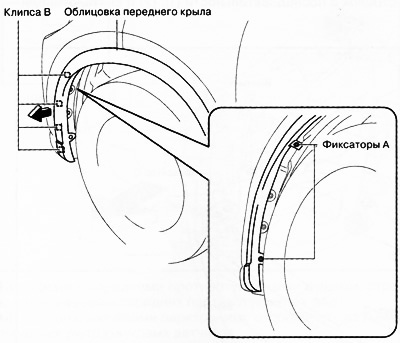

2. Удалить фиксаторы А.



3. Потянув облицовку переднего крыла в направлении стрелки на рисунке, отсоединить облицовку, извлекая клипсы В.

Внимание. После извлечения клипс В вставить ветошь между передним крылом и облицовкой крыла для предотвращения повреждений крыла и клипс.

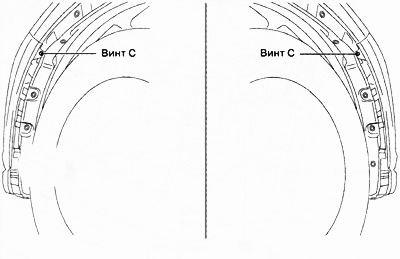

4. Отвернуть винты С с левой и правой сторон.



5. Отвернуть винты D.





6. Удалить фиксаторы F.

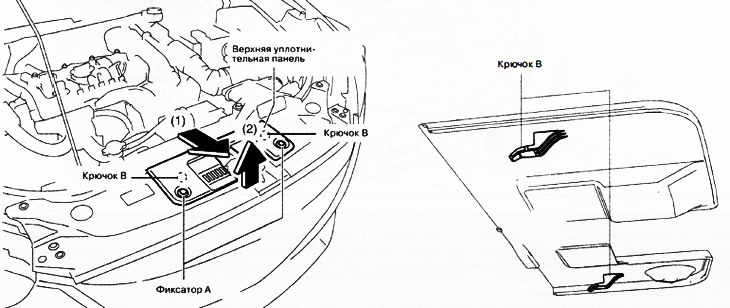

7. Снять верхнюю уплотнительную панель:

Удалить фиксаторы А.



Потянуть верхнюю уплотнительную пластину в направлении стрелок в последовательности (1), (2) и снять, отсоединив крючки В.

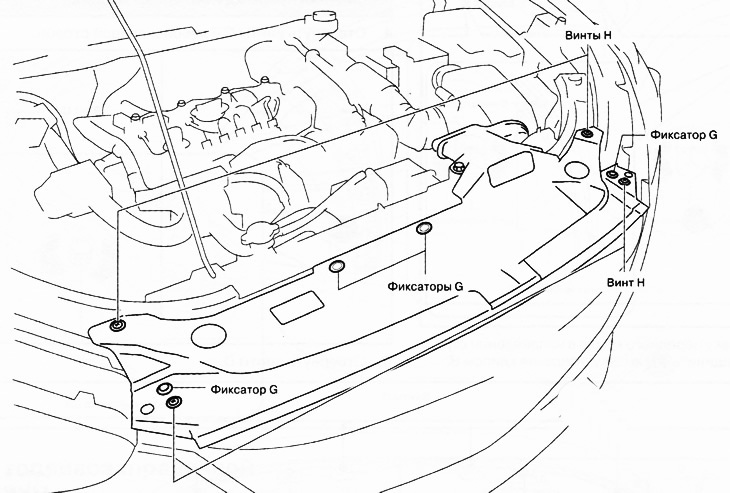

8. Удалить фиксаторы G.



9. Отвернуть винты Н.

10. Потянув передний бампер в направлении стрелки (1) на рисунке, отсоединить планки 1.

Внимание. Передний бампер крепко сцеплен с ползунами. Если с силой отцепить бампер от ползунов, он может упасть и повредиться. Соблюдать осторожность при снятии переднего бампера. Принять соответствующие меры для предотвращения падения переднего бампера.

11. Снять передний бампер с ползунов.

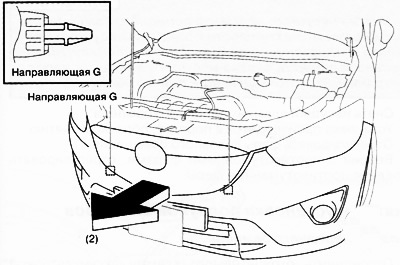

12. Потянуть передний бампер в направлении стрелки (2) на рисунке и снять его, отсоединив направляющие G.



13. Версии с передними противотуманными фарами: отсоединить разъемы передних противотуманных фар.

14. Версии с датчиками парктроника: отсоединить разъемы передних ультразвуковых датчиков.

15. Версии с омывателями фар: отсоединить шланги смывателей фар.

Внимание. После снятия переднего бампера он может ударить по облицовке крыла и стать причиной повреждений и/или травм. Зафиксировать облицовку переднего крыла изолентой.

(Основано на данных веб-сайта: Mazbook.ru)

16. Установка производится в порядке, обратном снятию.

17. Версии с противотуманными фарами: отрегулировать передние противотуманные фары.
