Замена ламп в приборах внешнего освещения и световой сигнализации (Mazda CX-5 KE)

Фары с ксеноновыми лампами

Лампа фары ближнего/дальнего света

Запрещается заменять лампы в фарах ближнего/дальнего света самостоятельно. Для замены лампы обратитесь на сервисную станцию официального дилера Mazda.

Дневные ходовые огни

1. Убедитесь в том, что выключатель зажигания и центральный выключатель освещения находятся в положении «OFF» («Выключено»).

2. Откройте капот.

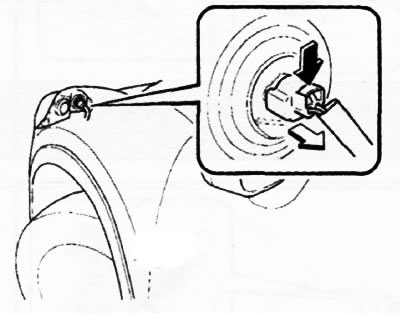

3. Отсоедините электрический разъем от фонаря. Для этого нажмите пальцем на лапку фиксатора разъема и разъедините части разъема.

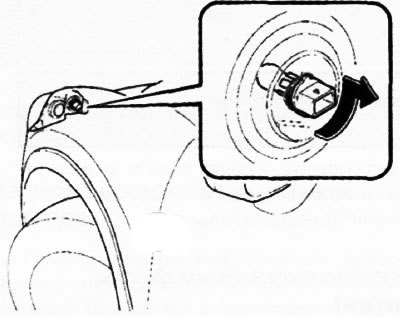

4. Поверните патрон против часовой стрелки и выньте патрон с лампой из корпуса фары. Осторожно потяните лампу и выньте ее из патрона в отражателе.



5. Установите новую лампу и выполните описанные выше операции в обратной последовательности.

Фары с галогенными лампами

Лампы фар ближнего света

1. Убедитесь в том, что выключатель зажигания и центральный выключатель освещения находятся в положении «OFF» («Выключено»).

2. Откройте капот.

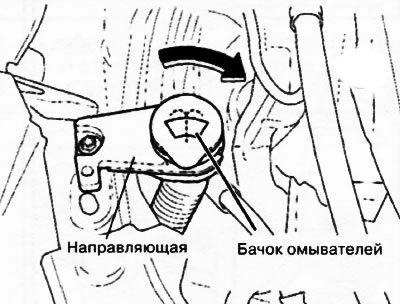

3. Правая сторона: снимите бачок омывателя с направляющей.

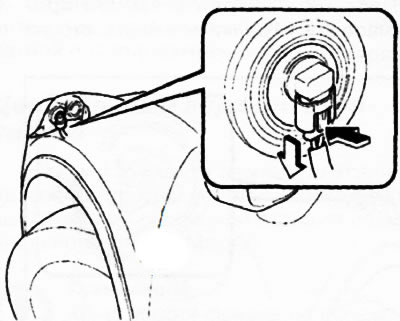

4. Отсоедините электрический разъем. Для этого нажмите пальцем на лапку фиксатора и разъедините части разъема.

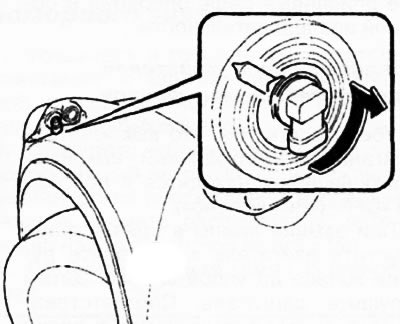

5. Поверните патрон против часовой стрелки и выньте патрон с лампой из корпуса фары. Осторожно потяните за лампу и выньте ее из патрона в отражателе.



6. Установите новую лампу и выполните описанные выше операции в обратной последовательности.

Лампы фар дальнего света/дневные ходовые огни

1. Убедитесь в том, что выключатель зажигания и центральный выключатель освещения находятся в положении «OFF» («Выключено»).

2. Откройте капот.

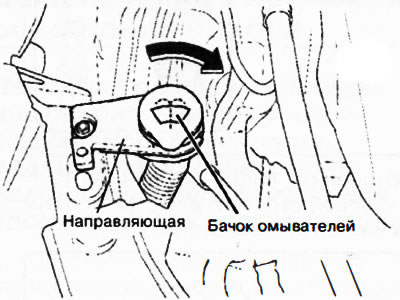

3. Правая сторона: снимите бачок омывателей с направляющей.

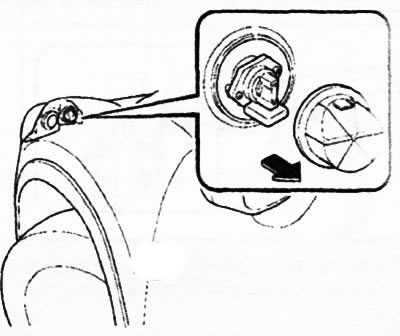

4. Снимите уплотнительную крышку.

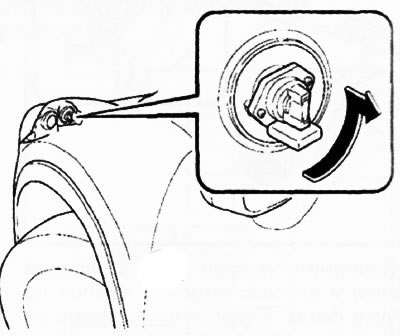

5. Поверните патрон с лампой против часовой стрелки и выньте его из фонаря.



6. Установите новую лампу и выполните описанные выше операции в обратной последовательности.

Передние фонари указателей поворота/габаритные фонари

1. Убедитесь в том, что выключатель зажигания и центральный выключатель освещения находятся в положении «OFF» («Выключено»).

2. При замене лампы в правой фаре запустите двигатель и поверните рулевое колесо до упора вправо. Затем заглушите двигатель. Соответственно, если вы заменяете лампу в левой фаре, поверните рулевое колесо до упора влево.

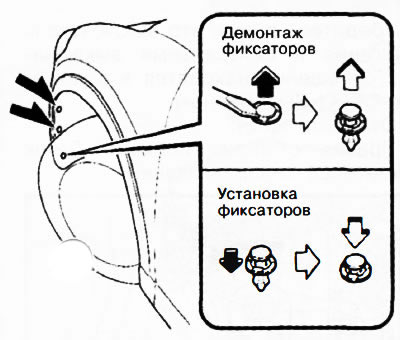

3. Вытяните сердечники пластмассовых фиксаторов и демонтируйте фиксаторы.

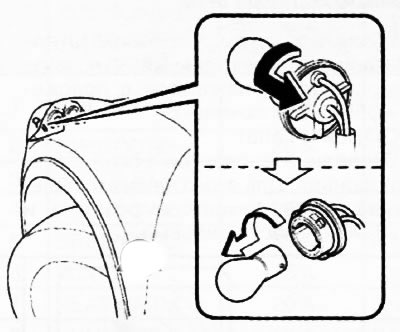

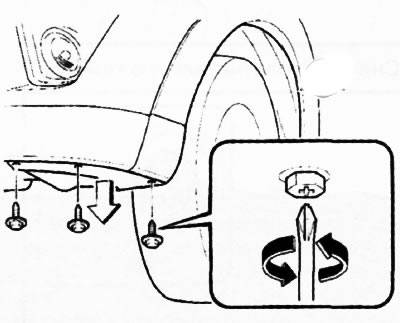

4. Отверните винты, вращая их против часовой стрелки, и частично оттяните назад грязезащитный кожух.



5. Поверните патрон с лампой против часовой стрелки и выньте его из фонаря.

6. Выньте лампу из патрона.





7. Установите новую лампу и выполните описанные выше операции в обратной последовательности.

Противотуманные фары (опция)

1. Убедитесь в том, что выключатель зажигания и центральный выключатель освещения находятся в положении «OFF» («Выключено»).

2. При замене лампы в правой фаре запустите двигатель и поверните рулевое колесо до упора вправо. Затем заглушите двигатель. Соответственно, если вы меняете лампу в левой фаре, поверните рулевое колесо до упора влево.

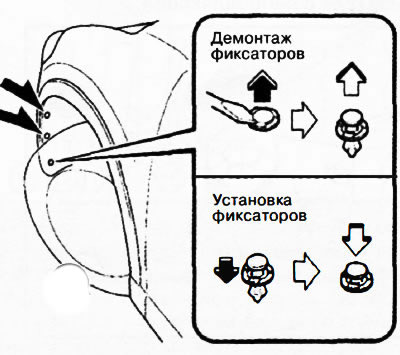

3. Вытяните сердечники пластмассовых фиксаторов и демонтируйте фиксаторы.

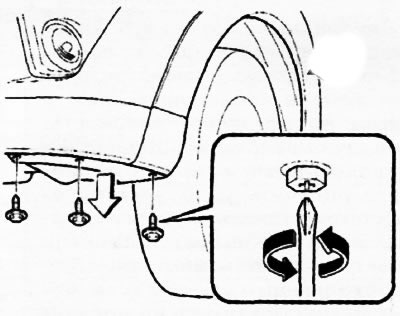

4. Отверните винты, вращая их против часовой стрелки, и частично оттяните назад грязезащитный кожух.

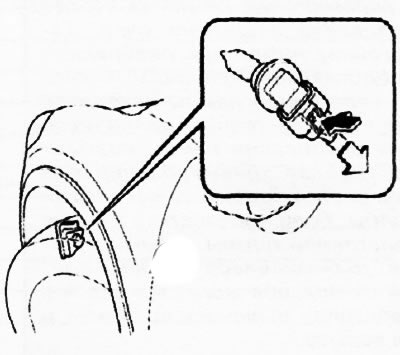

5. Отсоедините электрический разъем. Для этого нажмите пальцем на лапку фиксатора и разъедините части разъема.



6. Поверните патрон против часовой стрелки и выньте патрон с лампой из корпуса фары. Осторожно потяните за лампу и выньте ее из патрона в отражателе.





7. Установите новую лампу и выполните описанные выше операции в обратной последовательности.

Фонари боковых повторителей указателей поворота

Ввиду сложности замены светодиодных элементов работы необходимо выполнять на сервисной станции официального дилера Mazda.

Примечание: Конструкция фонаря не предусматривает возможности замены отдельного светодиодного элемента (светодиодные элементы встроены в фонарь). Замените фонарь в сборе.

Стоп-сигналы/задние габаритные фонари, задние уметали поворота, задние габаритные фонари (на задней подъемной двери), фонари заднего хода

1. Убедитесь в том, что выключатель зажигания и центральный выключатель освещения находятся в положении «OFF» («Выключено»).

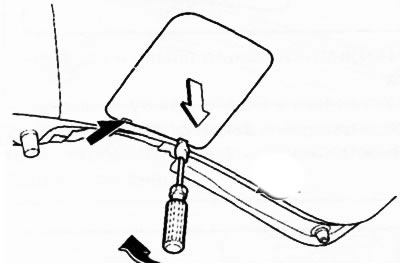

2. Задняя подъемная дверь: снимите крышку, подцепив ее плоской отверткой, обернутой ветошью.

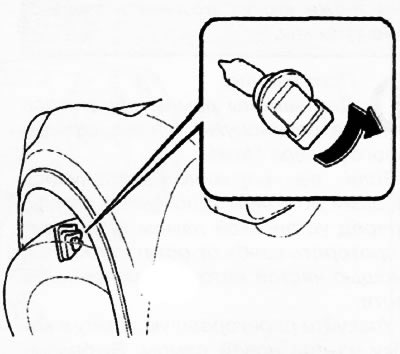

3. Поверните патрон с лампой против часовой стрелки и выньте его из фонаря.

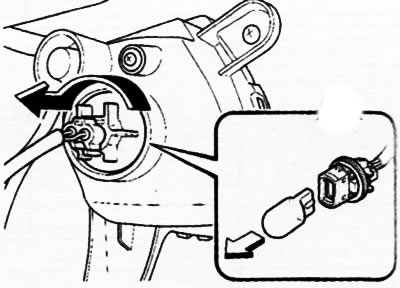

4. Выньте лампу из патрона.









5. Установите новую лампу и выполните описанные выше операции в обратной последовательности.



Оригинал статьи находится на mazbook.ru

Задний противотуманный фонарь

1. Проверьте, что выключатель зажигания и центральный выключатель освещения находятся в положении «OFF» («Выключено»).

2. Вытяните сердечники пластмассовых фиксаторов и демонтируйте фиксаторы.



3. Поверните патрон с лампой против часовой стрелки и выньте его из фонаря.

4. Выньте лампу из патрона.



5. Установите новую лампу и выполните описанные выше операции в обратной последовательности.

Центральный верхний стоп-сигнал

Ввиду сложности замены светодиодных элементов работы необходимо выполнять на сервисной станции официального дилера Mazda.

Примечание: Конструкция фонаря не предусматривает возможности замены отдельного светодиодного элемента (светодиодные элементы встроены в фонарь). Замените фонарь в сборе.

Фонари освещения номерного знака

1. Убедитесь в том, что выключатель зажигания и центральный выключатель освещения находятся в положении «OFF» («Выключено»).

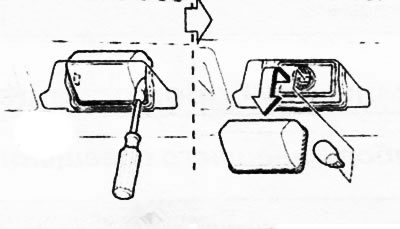

2. Оберните небольшую плоскую отвертку мягкой ветошью (во избежание механических повреждений рассеивателя) и снимите рассеиватель, осторожно нажав отверткой на его край.
