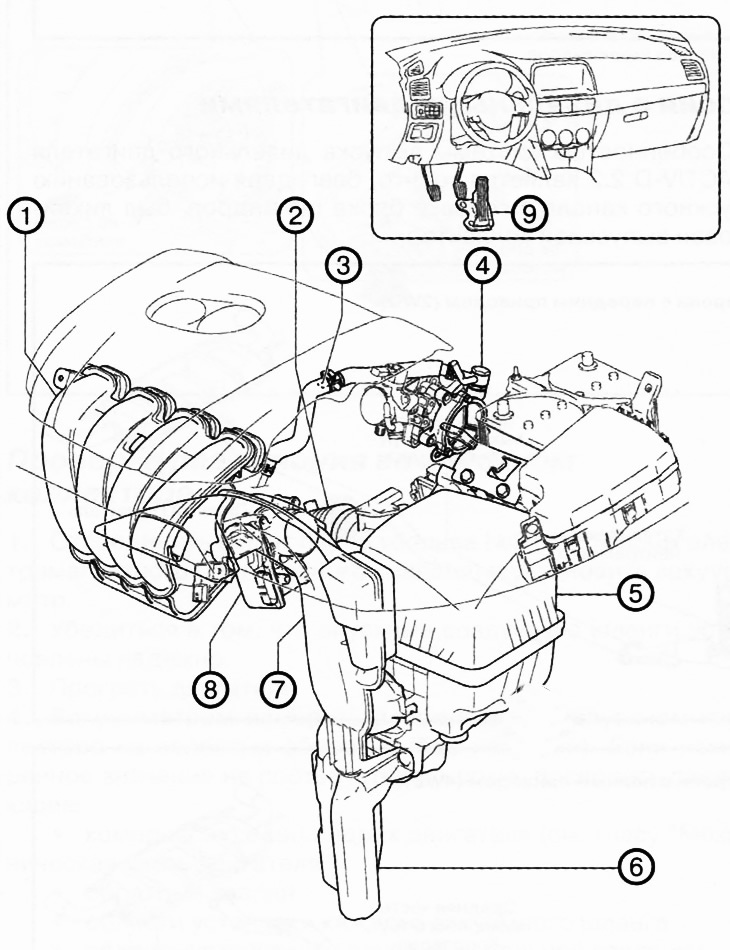

Компоненты системы впуска бензинового двигателя:
1. Впускной коллектор.
2. Воздушный шланг.
З. Обратный клапан.
4. Вакуумный насос.
5. Воздушный фильтр.
6. Резонансная камера.
7. Воздухозаборник.
8. Корпус дроссельной заслонки.
9. Педаль акселератора.

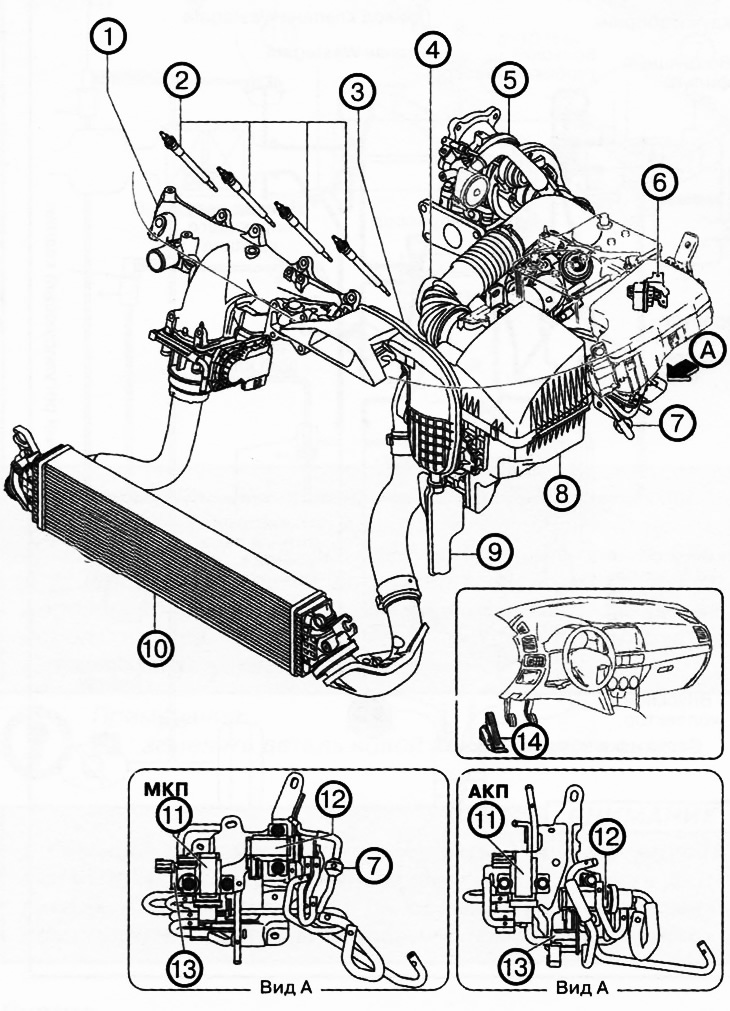

Компоненты системы впуска дизельного двигателя:
1. Впускной коллектор.
2. Свечи накаливания.
З. Воздухозаборник.
4. Вакуумная камера.
5. Турбокомпрессор.
6. Блок управления свечами накаливания.
7. Обратный клапан.
8. Воздушный фильтр.
9. Резонансная камера.
10. Промежуточный охладитель воздуха (интеркулер).
11. Электромагнитный регулирующий клапан.
12. Электромагнитный клапан Wastegate.
13. Перепускной электромагнитный клапан компрессора.
14. Педаль акселератора.
Особенностью системы впуска бензинового двигателя является то, что в ней, как и в системе впуска дизельного двигателя, имеется вакуумный насос, создающий стабильное разрежение для усилителя тормозов.

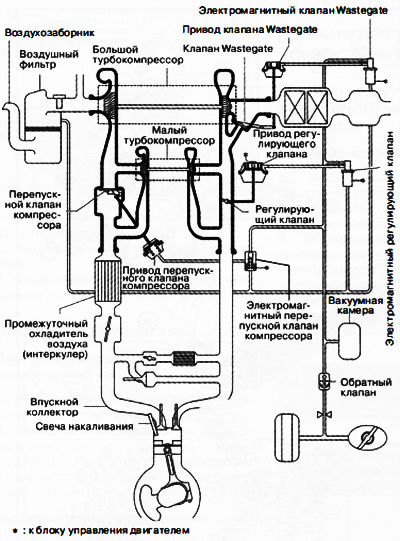

Система впуска дизельного двигателя имеет двухступенчатый турбокомпрессор, обеспечивающий высокий крутящий момент на малых скоростях вращения двигателя, высокую степень реакции и высокие выходные показатели двигателя при низком уровне вредных выбросов.
![]() | ![]() |
