- для улучшения ремонтопригодности дроссельный патрубок AAS не используется.
- впускной коллектор изготовлен из пластмассы для уменьшения массы.
- система воздуховода с переменными характеристиками (VAD) используется для улучшения характеристик двигателя.
- используется система впуска с переменными характеристиками (VIS). Эта система аналогична системе VICS современной модели 323 (BJ) с двигателем FS.

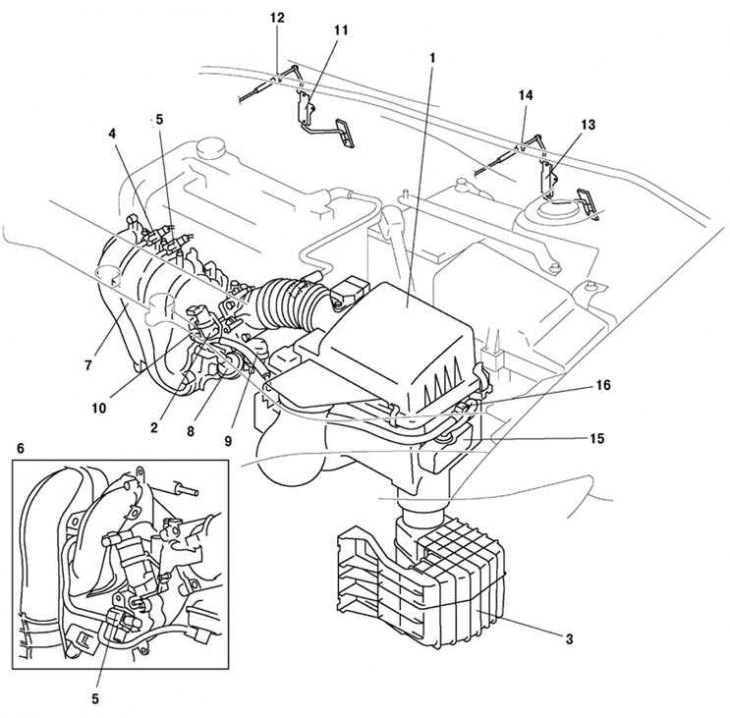

Рис. 2.56. Система впуска автомобиля Mazda 6: 1 – воздушный фильтр; 2 – регулятор холостого хода; 3 – резонансная камера; 4 – управляющий электромагнитный клапан системы VIS (L3); 5 – управляющий электромагнитный клапан Variable tumble; 6 – двигатели L8, LF; 7 – впускной коллектор; 8 – исполнительный механизм заслонки системы VIS (L3); 9 – исполнительный механизм заслонки системы VTCS; 10 – обратный клапан системы VAD (L3); 11 – педаль управления подачей топлива (R.H.D); 12 – тросик акселератора (R. H. D); 13 – педаль управления подачей топлива (L.H.D); 14 – тросик акселератора (L.H.D); 15 – заслонка системы VAD (L3); 16 – управляющий электромагнитный клапан системы VAD (L3)

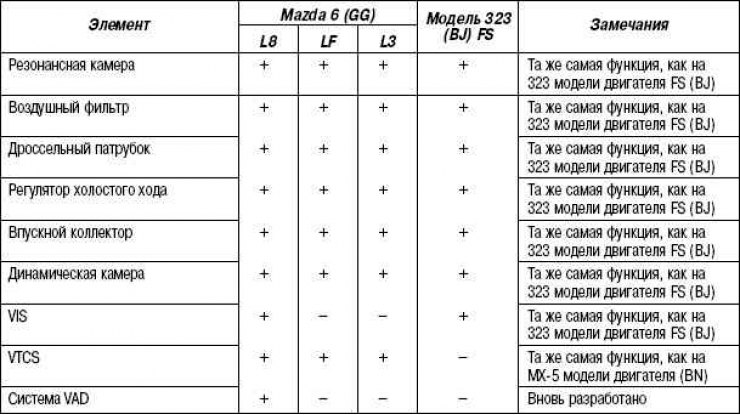

Таблица 2.20. Технические характеристики системы впуска
+ применяется;
– не применяется;
[За основу взяты данные сайта: MAZBOOK.ru]
