Датчик-распределитель зажигания
Марка: Mitsubishi.
Начальный угол опережения зажигания до ВМТ: 4°±1°.
Катушка зажигания
Сопротивление вторичной обмотки, кОм: 10-30.
Свечи зажигания
Марка и тип: NGK BPR 5ES или 6Е; Denso W 16 EXR-U или W 20 EXR-U.
Зазор между электродами, мм: 0,75-0,85.

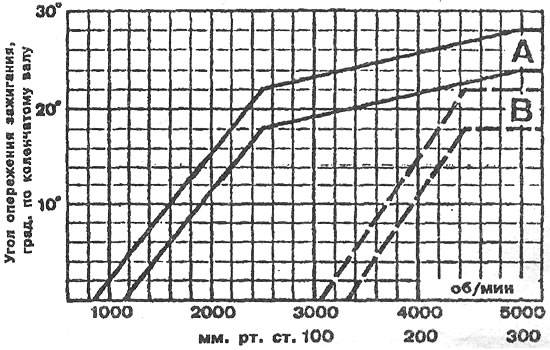

Автомобили с механической КПП

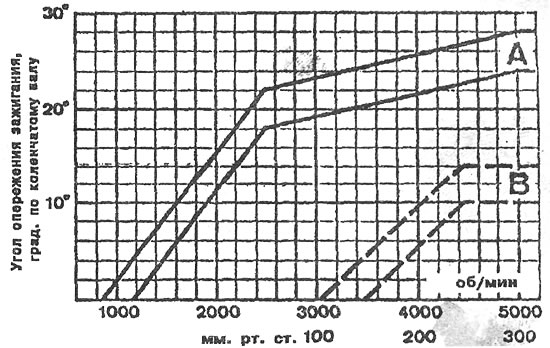

Автомобили с автоматической трансмиссией
Характеристики автоматического опережения момента зажигания: А — характеристика центробежного регулятора; В — характеристика вакуумного регулятора.
При проверке на стенде (датчик-распределитель снят), уменьшить величины наполовину. При проверке на автомобиле — добавить начальный угол опережения зажигания.
