Топливный бак (Инжекторный двигатель)
1 - крышка топливного насоса; 2 - штекер топливного насоса; 3 - топливные шланги; 4 - топливный насос с датчиком уровня; 5 - шланги вентиляции бака; 6 - шланг заливной горловины; 7 - щиток бензобака; 8 - ленточные держатели бака; 9 - топливный бак; 10 - заливная горловина топливного бака; 11 - двухходовый обратный клапан
Топливный бак в зависимости от модели и года выпуска может иметь объем от 48 до 55 литров и изготовлен из листовой стали. Он расположен в области задней подвески под кузовом.
Снятие
Внимание! При снятии топливного бака может выступить некоторое количество топлива. Пары топлива ядовиты, поэтому следует обеспечить хорошую вентиляцию помещения. Избегать попадания топлива на кожу. Работать в топливостойких рукавицах.
Внимание! Не работать вблизи открытого огня! Держать наготове огнетушитель!
1. Отключить кабель массы от батареи.
Внимание! При этом стираются данные из памяти неисправностей двигателя или защитный код радиоприемника. Перед отключением батареи следует прочесть указания в Разделе Снятие и установка батареи.
2. Снять заднее сиденье, см. Главу Кузов, окраска автомобиля, уход за автомобилем.
3. Отвинтить крышку топливного насоса и отключить штекер.
4. Ослабить шланговые хомуты и отсоединить топливные шланги. Для облегчения установки пометить шланги липкой лентой.
5. Поднять автомобиль.

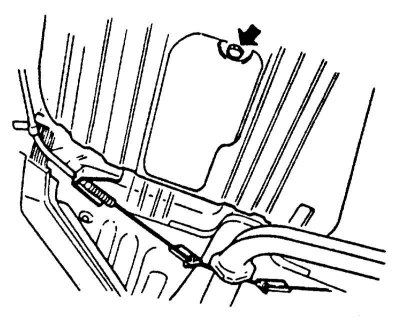

6. Вывернуть сливную пробку топливного бака и слить топливо в чистый сосуд. После того, как топливо стечет, установить и затянуть сливную пробку.
7. Отсоединить топливные, вентиляционные шланги и шланг заливной горловины. Для облегчения установки пометить шланги липкой лентой.
8. Отвинтить щиток топливного бака.
9. Отвинтить болты крепления ленточных держателей бака, медленно опустить бак.
10. Проверить, все ли трубопроводы и шланги перекрыты. Вынуть топливный бак.
11. Если требуется снять заливную трубу, ослабить болт крепления и снять трубу вниз.
Установка
1. Если снята, установить заливную горловину и затянуть болт крепления с усилием 10 Нм.

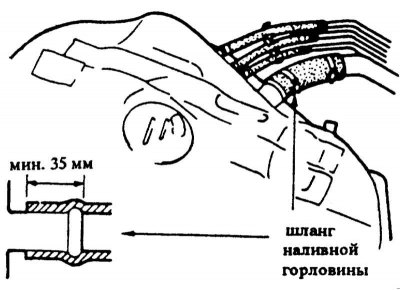

2. Установить топливный бак, надеть резиновый шланг наливной горловины на штуцер минимум на 35 мм и закрепить новым хомутом.
3. Подключить топливные и вентиляционные шланги согласно маркировке.
Внимание! Все шланги должны быть надеты на штуцеры минимум на 25 мм.
4. Установить держатели топливного бака и привинтить их с усилием 50 Нм. Проложить топливопроводы так, чтобы они не были сплющены или согнуты.
5. Установить щиток бака и привинтить с усилием 10 Нм.
6. Опустить автомобиль.
7. Подключить топливопроводы к топливному насосу согласно маркировке и закрепить хомутами.
8. Подключить штекеры топливного насоса и привинтить крышку насоса.
9. Установить заднее сиденье, см. Главу Кузов, окраска автомобиля, уход за автомобилем.
10. Подключить кабель массы к батарее.
11. Если имеются, установить время на часах и задать защитный код радиоприемника.
12. Проверить работу указателя уровня топлива на панели приборов.
