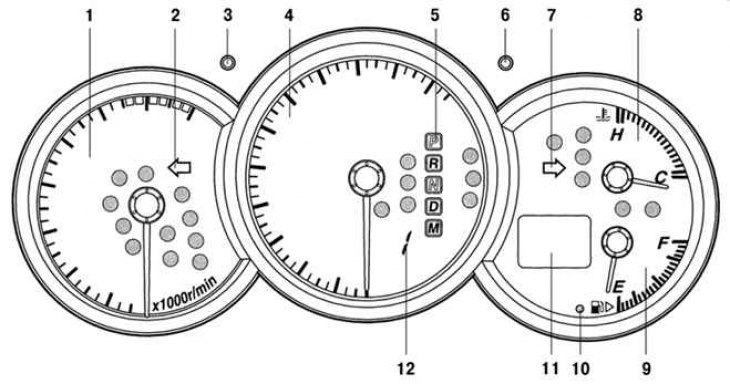

Рис. 1.49. Комбинация приборов автомобиля Mazda 3: 1 – тахометр; 2 – указатель левого поворота; 3 – кнопка переключателя яркости подсветки приборной панели; 4 – спидометр; 5 – индикатор включенного диапазона (автоматическая трансмиссия); 6 – кнопка переключателя режимов одометра; 7 – указатель правого поворота; 8 – указатель температуры охлаждающей жидкости; 9 – указатель уровня топлива в баке; 10 – сигнализатор минимального запаса топлива в баке; 11 – одометр (режимы показаний – общий пробег или двойной указатель пробега за поездку); 12 – индикатор включенной передачи
В состав комбинации приборов входят: спидометр, тахометр, одометр, кнопочные переключатели, световые сигнализаторы и индикаторы (рис. 1.49).
Комбинация приборов имеет два несколько отличающихся варианта исполнения, в зависимости от комплектации автомобиля.
Стандартная комбинация приборов
Показания одометра общего пробега автомобиля и пробега за поездку можно увидеть на дисплее, даже если выключатель зажигания находится в положении «АСС» (вспомогательные потребители электроэнергии) или «LOCK» (блокировка):
- дисплей продолжает работать в течение 10 мин после того, как выключатель зажигания был повернут из положения «ON» (зажигание включено) в положение «АСС» (вспомогательные потребители электроэнергии) или «LOCK» (блокировка);
- дисплей продолжает работать в течение 10 мин после того, как была открыта водительская дверь.
Оригинал статьи доступен на www.MazBook.ru
Комбинация приборов с переключателем яркости подсветки
Дисплей одометра и указателя пробега за поездку не работает, если выключатель зажигания находится в положении «АСС» (вспомогательные потребители электроэнергии) или «LOCK» (блокировка). Однако, с помощью кнопки переключателя можно поочередно выводить на дисплей показания указателя пробега за поездку и обнулять эти показания. Переключатель функционирует примерно в течение 10 мин после:
- поворота выключателя зажигания из положения «ON» (зажигание включено) в положение «АСС» (вспомогательные потребители электроэнергии) или «LOCK»(блокировка);
- открывания водительской двери.
