Замена электрических предохранителей в блоке, расположенном под перчаточным ящиком
При отказе электрического оборудования проверьте исправность электрических предохранителей в блоке, который расположен справа, под перчаточным ящиком.
1. Поверните выключатель зажигания и другие выключатели в положение «Выключено».
Рис. 1.199. Снятие крышки блока предохранителей
2. Снимите крышку (рис. 1.199).
3. Поверните рукоятки фиксаторов против часовой стрелки и опустите блок предохранителей.
4. С помощью таблицы на внутренней стороне крышки определите гнездо, в котором находится предохранитель соответствующей электрической цепи или потребителя электроэнергии.
5. Выньте предохранитель из гнезда щипцами, расположенными на внутренней стороне крышки блока предохранителей в моторном отсеке.

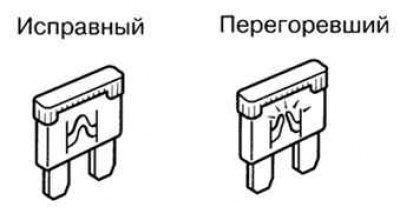

Рис. 1.200. Пример исправного и перегоревшего предохранителя
6. Проверьте состояние предохранителя. Если предохранитель перегорел, замените его новым (рис. 1.200).
7. Вставьте в гнездо новый предохранитель, рассчитанный на такую же величину номинального тока. Проверьте, чтобы предохранитель плотно держался в гнезде. Если предохранитель вставляется не плотно, обратитесь на сервисную станцию официального дилера Mazda для проверки. Если запасной предохранитель требуемого номинала отсутствует, временно используйте предохранитель, защищающий электрический прибор, который существенно не влияет на функционирование автомобиля, например предохранитель из гнезда «MIRROR» (зеркало) или «CIGAR» (прикуриватель).
Замена электрических предохранителей в подкапотном блоке (в моторном отсеке)
1. Если не работают передние фары или другое электрооборудование, а предохранители, расположенные в пассажирском салоне, исправны, проверьте предохранители в подкапотном блоке.

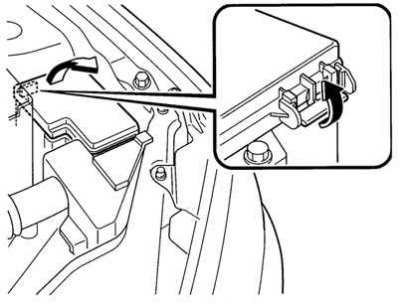

Рис. 1.201. Снятие крышки блока предохранителей
2. Снимите крышку блока предохранителей (рис. 1.201).
3. Если предохранитель перегорел, замените его новым, рассчитанным на такую же величину номинального тока.
Примечание. Для замены предохранителя «MAIN» (главный) обратитесь на сервисную станцию официального дилера Mazda.
