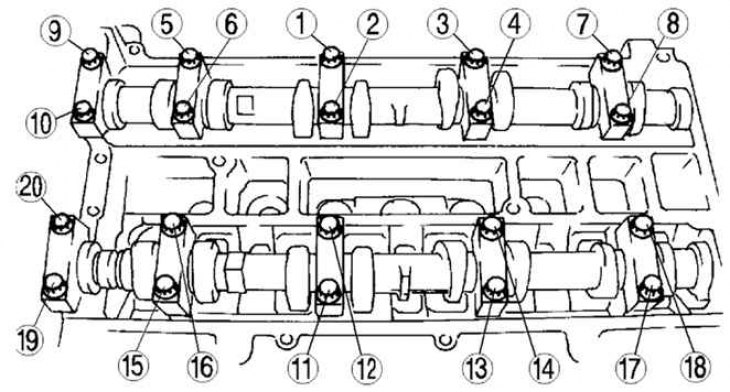

Рис. 2.187. Порядок затягивания болтов крепления крышек подшипников распредвалов
Затяните болты крепления крышки подшипника распредвала в два приема (рис. 2.187).
- Затяните до 5,0–9,0 Н·м.
- Затяните до 14.0–17,0 Н·м.
Указания по сборке звездочки распределительного вала, исполнительного механизма изменения фаз газораспределения (L3 с механизмом изменения фаз газораспределения).
[Статья опирается на данные сайта www.MazBook.ru]
Болт звездочки распределительного вала или исполнительный механизм изменения фаз газораспределения (L3 с механизмом изменения фаз газораспределения) временно, до установки цепи привода механизма газораспределения, вворачивается вручную.

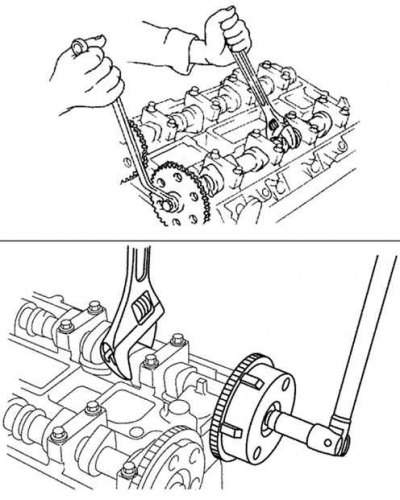

Рис. 2.188. Затягивание болта крепления звездочки распредвала (обычный двигатель) и исполнительного механизма изменения фаз газораспределения
Соединительный болт звездочки распределительного вала или исполнительного механизма изменения фаз газораспределения (L3 с механизмом изменения фаз газораспределения) после установки цепи привода механизма газораспределения устанавливается на клей (рис. 2.188).
Момент затяжки: 69–75 Н·м.
