Он определяет связь между величинами напряжения, тока и сопротивления участка цепи. Характер этой зависимости можно записать в виде формулы:
где I — сила тока (А); U — напряжение (В); R — сопротивление (Ом).
Эту формулу можно преобразовать, выразив из нее либо напряжение, либо сопротивление:
Обратите внимание, что во всех приведенных формулах напряжение выражено в вольтах, ток — в амперах, а сопротивление — в омах.
О напряжении и силе тока мы только что вспоминали, теперь нужно рассмотреть третью характеристику — сопротивление.
Сопротивление R — это величина, показывающая, насколько току «трудно проходить» через какой-либо проводник или потребитель. Сопротивление измеряется в омах (Ом).
Единицы измерения сопротивления: 1 кОм = 1000 Ом (один килоом = одна тысяча ом)
Чем выше величина сопротивления, тем большее препятствие току оказывает данный проводник. Любой проводник характеризуется своим электрическим сопротивлением. Монтажные провода, как правило, делают из материалов с малым сопротивлением (например, из меди).

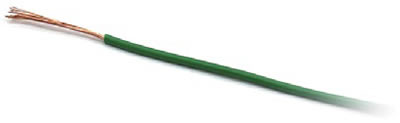

Медный провод
Почему сопротивление провода должно быть минимальным? Ответ прост. Чем выше сопротивление, тем меньше заряженных частиц доходит до потребителя и тем меньшую работу совершает ток. А «потерянные по пути» частицы будут нагревать провод.
Нагрев провода из-за неверно рассчитанного сопротивления в некоторых случаях может привести к возгоранию.
Как уменьшить сопротивление провода?
Есть три варианта. Можно использовать:
1) провод из материала с меньшим удельным сопротивлением (меньшим, чем у меди, сопротивлением обладает, например, серебро, но изготавливать провода из чистого серебра чрезмерно дорого);
2) провод меньшей длины (чем длиннее проводник, тем больший путь требуется преодолеть заряженным частицам. Если мы сократим этот путь, то потери уменьшатся);
3) провод большего сечения (в этом случае зарядам будет легче проходить сквозь металл).

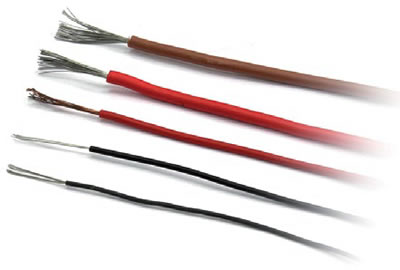

Провода разного сечения
Если первые два способа не всегда применимы, то третий — наиболее распространенный.
Правильно выбранное сечение провода (именно этот параметр принято указывать для проводников, а не их диаметр) позволит избежать многих проблем, самая неприятная из которых — возгорание проводки.
Удобно пользоваться следующей таблицей:
Таблица для выбора сечения медного провода электропроводки в зависимости от величины потребляемого тока
| Требуемое сечение жил медного провода (мм²) | Максимальный расчетный ток (А) |
| 0,17 | 1,0 |
| 0,33 | 2,0 |
| 0,52 | 3,0 |
| 0,67 | 4,0 |
| 0,84 | 5,0 |
| 1,0 | 6,0 |
| 1,7 | 10,0 |
| 2,7 | 16,0 |
| 3,3 | 20,0 |
| 4,2 | 25,0 |
| 5,3 | 32,0 |
| 6,7 | 40,0 |
| 8,4 | 50,0 |
| 10,5 | 63,0 |
