Снятие
Внимание: Чтобы электрические провода и шланги легче было установить, перед снятием привязать к их концам куски шнура. Шнур остается подсоединенным в снятой крышке. При снятии с помощью шнура можно легче втянуть провода и шланги.
Отсоединить отрицательный провод от аккумуляторной батареи при выключенном зажигании.
Внимание: При этом будут стерты данные из электронных блоков памяти. См. указания в главе «Электрооборудование».
Вынуть облицовку внутренней части багажника.
Снять облицовку крышки багажника. Для этого открыть крышку багажника, открутить пластмассовый болт над приводом ее замка и поддеть раздвижной зажим отверткой. Отцепить пальцами облицовку по окружности от девяти зажимов.
Отсоединить штекер в крышке багажника.

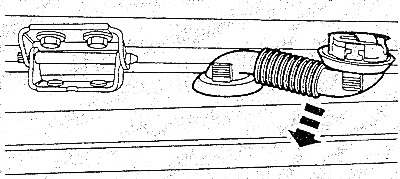

Вытащить резиновую втулку из крышки багажника, вытащить жгут проводов.
Выдавить жиклер омывателя стекла из крышки багажника и стянуть шланг с жиклера.

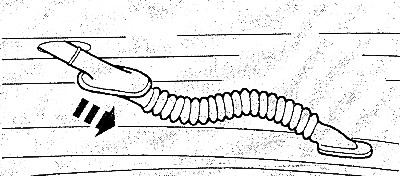

Поддеть резиновую втулку и вытащить шланг омывателя стекла.
Меры предосторожности: перед снятием амортизаторов обязательно подпереть крышку багажника. В противном случае крышка багажника упадет, так как она не сможет удерживаться одним амортизатором.

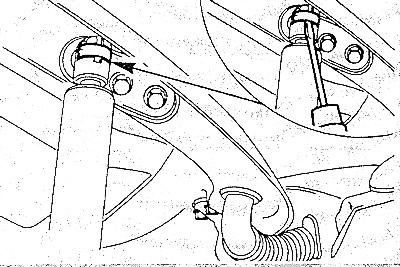

Вытащить амортизатор из шаровой головки в крышке багажника. Для этого слегка поддеть зажим газового амортизатора отверткой.
Снять второй амортизатор таким же образом.

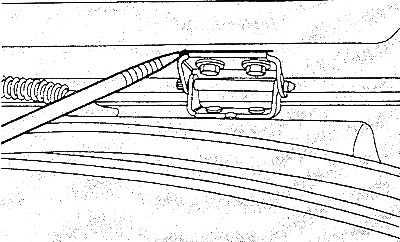

Пометить положение петель крышки багажника, для чего обвести петли фломастером.

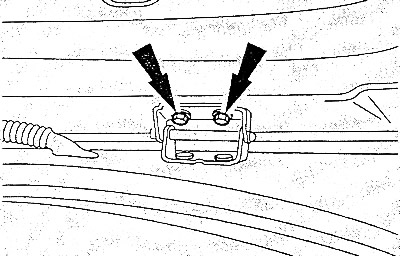

Открутить четыре болта крепления крышки багажника и снять ее вдвоем с помощником.
Статья скопирована с ресурса (Mazbook)

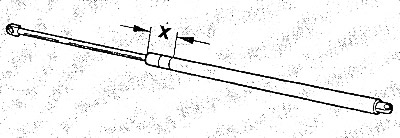

Внимание: Если газовый амортизатор заменяется, то нужно перед утилизацией выпустить газ из старого амортизатора. Для этого зажать амортизатор в области Х=50 мм в тисках. Зажимать амортизатор только в этом месте. В заключение распилить цилиндр в первой трети от края крепления штока поршня.
Меры предосторожности: чтобы собрать вытекающее масло, закрыть место распила тряпкой. Кроме этого, при работе нужно пользоваться защитными очками.
Установка
Выровнять крышку багажника на петлях и затянуть болты ее крепления моментом 10 Нм. Подпереть крышку.
Вдавить газовый амортизатор в круглую головку.
Втянуть шланг и электрические провода с помощью оставленных в крышке шнуров.
Надеть шланг на жиклер омывателя.
Подсоединить штекер.
Вставить резиновые втулки в крышку багажника.
Закрыть крышку багажника без замка и проверить регулировку. При необходимости ослабить гайки крепления и выровнять крышку так, чтобы между ней и окружающими деталями был параллельный и равномерный зазор. Затянуть гайки.
Установить облицовку крышки багажника.
Установить облицовку внутренней части багажника
Подсоединить отрицательный провод к аккумуляторной батарее.
Установить показания часов, при необходимости ввести коды.
