Внимание: На модели Ford КА устанавливаются лампы Н1 с ультрафиолетовым фильтром, которые можно узнать по букве «и» на цоколе лампы. Лампы Н7 обязательно имеют ультрафиолетовый фильтр.
Выключить соответствующий прибор освещения (фары, фонарь).
Фара

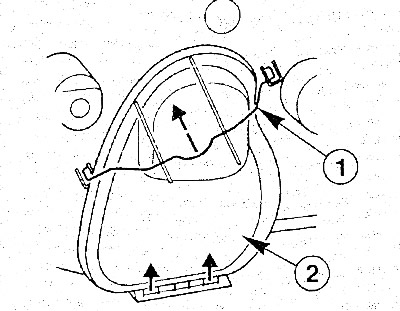

Из моторного отсека откинуть вверх проволочную скобу (1) на задней стороне фары.
Отцепить крышку (2) внизу и снять ее.

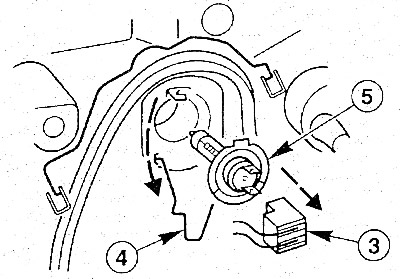

Снять штекер лампы ближнего света (3).
Отцепить проволочную скобу (4) и откинуть ее в сторону.
Вытащить лампу (5).
Вставить лампу так, чтобы выступы на цоколе вошли в выемки на фаре.

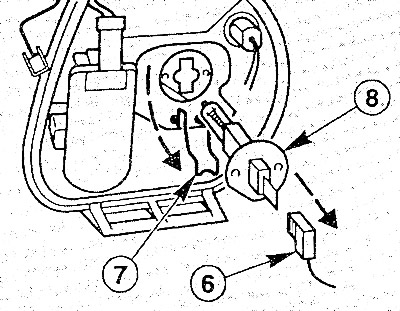

Снять штекер лампы дальнего света (6).
Отцепить и откинуть проволочную скобу (7).
Вытащить лампу (8).
Вставить лампу так, чтобы выступы на цоколе вошли в выемки на фаре.
Прицепить проволочную скобу и закрепить лампу.
Надеть штекер лампы.

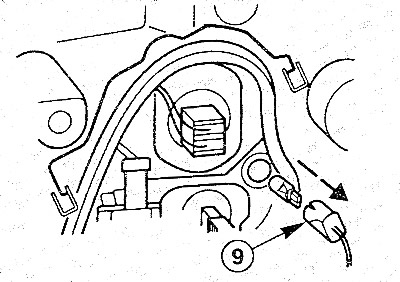

Вытащить патрон лампы (9) для габаритного освещения.
Вытащить лампу из патрона и заменить ее.
Вставить патрон пампы в корпус фары.
Вставить крышку фары внизу в направляющие язычки и закрепить проволочной скобой.
Проверить регулировку фар в мастерской.
Передний указатель поворота

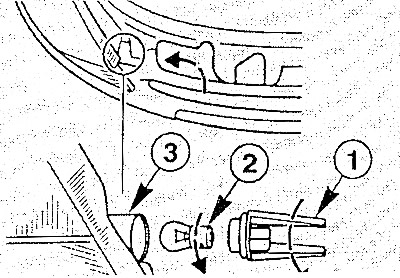

Повернуть патрон лампы (1) влево и вынуть его.
Слегка прижать лампу в патрон, повернуть влево и вынуть ее.
Слегка прижать новую лампу в патрон, повернуть ее вправо и закрепить.
Вставить патрон лампы в фонарь (3), повернуть вправо и закрепить.
Боковой указатель поворота
Лампа заменяется так же, как и на моделях Ford Fiesta/Mazda 121.
Задние фонари

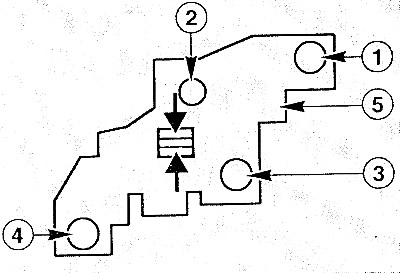

Из багажника сжать оба язычка на креплении ламп (5) (стрелки).
Снять крепление ламп.
Слегка прижать поврежденную лампу в патрон, повернуть влево и вынуть ее.
В креплении находятся следующие лампы:
- 1 - сигнал торможения;
- 2 - габаритное освещение;
- 3 - указатель поворота;
- 4 - свет заднего хода или задняя противотуманная фара.
Вставить новую лампу в патрон, немного прижать ее и закрепить, повернув влево.
Вставить патрон с лампой и закрепить его.
Фонарь освещения номерного знака
Лампа заменяется так же, как и для моделей Ford Fiesta/Mazda 121.
Дополнительный сигнал торможения

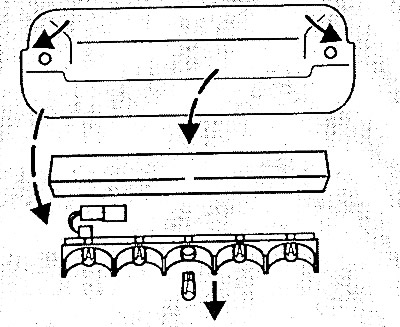

Открутить два винта и снять фонарь.
Прижать язычки крепления сбоку на креплении лампы наружу и вынуть крепление лампы из крышки.
Выдавить отражатель из четырех фиксаторов и вытащить его.
Вытащить неисправную лампу и заменить ее.
Закрепить отражатель.
Вставить крепление лампы в крышку.
Закрепить фонарь двумя винтами.
Внутреннее освещение

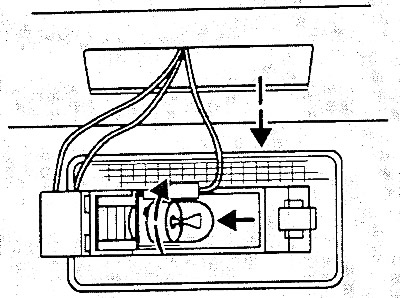

Выключить фонарь.
Поддеть стекло фонаря тупой отверткой, вставив ее в боковую выемку.
Внимание: Фонарь может быть горячим, поэтому при его вынимании нужно воспользоваться тряпкой или перчатками.
Слегка вдавить конусную лампу в патрон, повернуть влево и вынуть ее.
Слегка вдавить новую лампу в патрон, повернуть вправо и закрепить ее.
Установить стекло фонаря.
