2. Снимайте детали в порядке их нумерации на сборочном рисунке "Рычаг стояночного тормоза".

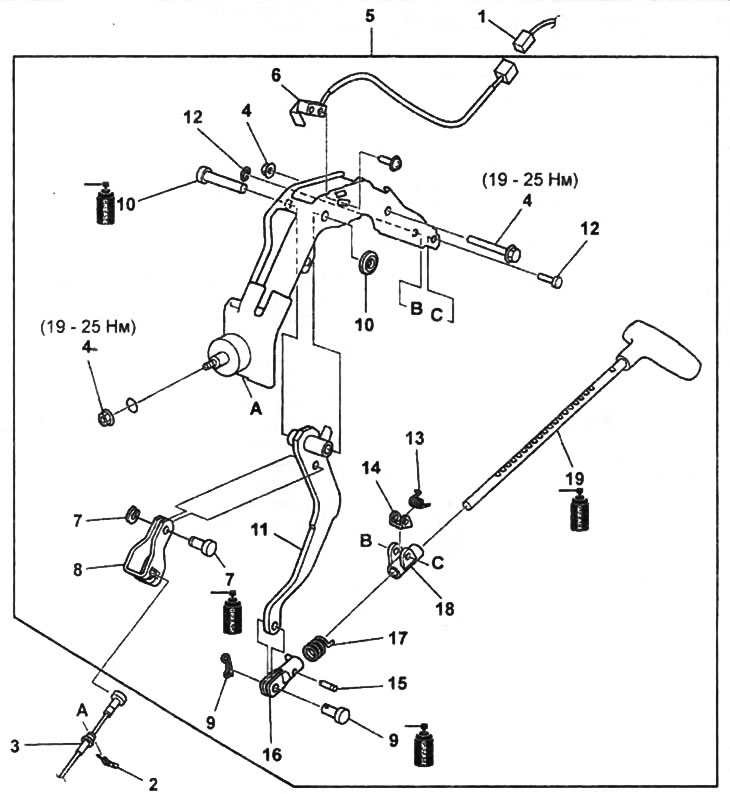

Рычаг стояночного тормоза.
1 - разъем датчика включения стояночного тормоза,
2 - фиксатор,
3 - передний трос привода стояночного тормоза,
4 - болт и гайка,
5 - рычаг стояночного тормоза в сборе,
6 - датчик включения стояночного тормоза,
7 - стопорное кольцо и штифт,
8 - вилка троса,
9 - шплинт и штифт,
10 - фиксатор и ось рычага,
11 - рычаг,
12 - стопорное кольцо и штифт,
13 - пружина,
14 - собачка,
15 - стопор,
16 - вилка,
17 - пружина,
18 - направляющая,
19 - рычаг стояночного тормоза.
Примечание:
- Установка производится в порядке, обратном снятию.
- После установки проверьте и, при необходимости отрегулируйте, ход рычага стояночного тормоза.
(Данные предоставлены сайтом: MAZbook.ru)
