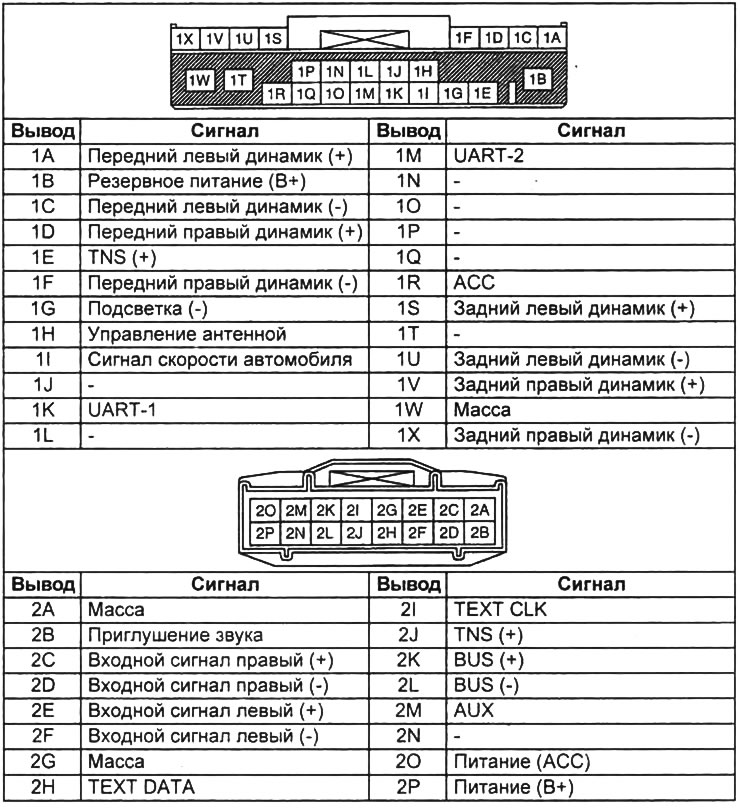

Таблица. Выводы разъема магнитолы.

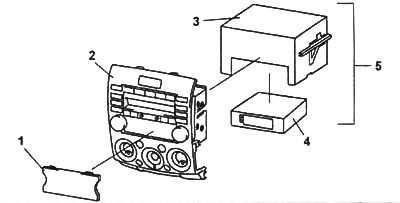

Разборка и сборка магнитолы.
1 - крышка,
2 - центральная панель,
3 - верхний модуль,
4 - нижний модуль,
5 - блок магнитолы.
Аудиосистема — разборка и сборка магнитолы (Mazda BT-50 (1))
Разберите магнитолу, руководствуясь сборочным рисунком "Разборка и сборка магнитолы".
Таблица. Выводы разъема магнитолы.
Разборка и сборка магнитолы.
1 - крышка,
2 - центральная панель,
3 - верхний модуль,
4 - нижний модуль,
5 - блок магнитолы.
Таблица. Выводы разъема магнитолы.
Разборка и сборка магнитолы.
1 - крышка,
2 - центральная панель,
3 - верхний модуль,
4 - нижний модуль,
5 - блок магнитолы.
