Система регулирования положения наружных зеркал (Mazda BT-50 (1))

Расположение компонентов наружных зеркал см. на рисунке "Расположение компонентов стекол, стеклоподъемников и зеркал заднего вида".

Проверка электропривода наружных зеркал

1. Отсоедините разъем от электропривода наружного зеркала.

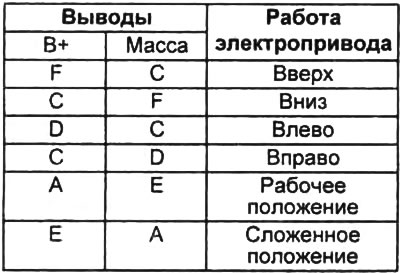

2. Приложите напряжение аккумуляторной батареи к выводам электропривода.



"S+" - напряжение аккумуляторной батареи.



Если работа не соответствуют описанию, замените зеркало.

Снятие и установка переключателя регулировки положения наружных зеркал

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

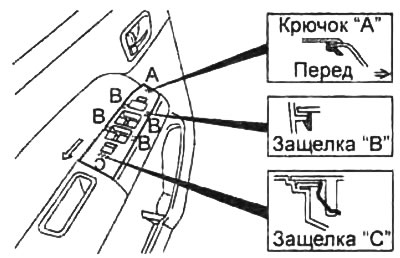

2. Нажмите на защелку "С" шлицевой отверткой обмотанной изолентой.





3. Отсоедините защелки "В", "С" и крючок "А", сдвинув накладку в направлении, указанном стрелкой.

4. Отсоедините разъемы.

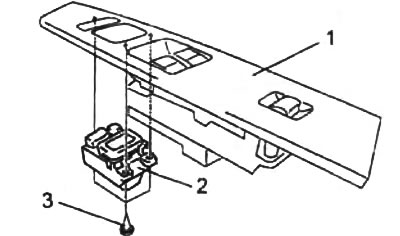

5. Отверните винты и снимите переключатель регулировки положения наружных зеркал.



6. Установку произведите в порядке, обратном снятию.

Проверка переключателя регулировки положения наружных зеркал

1. Снимите переключатель регулировки положения наружных зеркал.

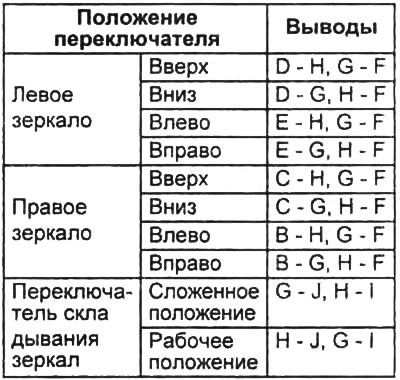

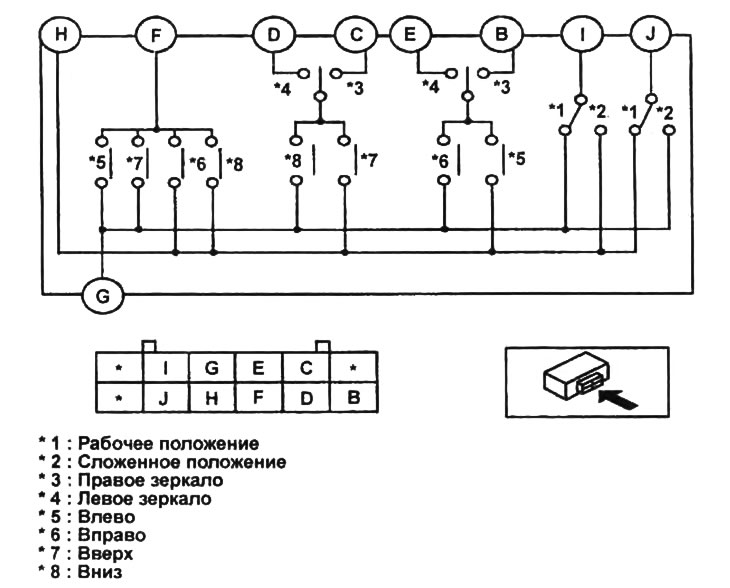

2. Проверьте проводимость между выводами переключателя регулировки положения наружных зеркал при помощи омметра по рисунку "Проверка переключателя регулировки положения наружных зеркал".



Если проводимость не соответствует описанию, замените переключатель регулировки положения зеркал.
