Система запуска двигателя
(Оригинал статьи доступен на: MAZbook.ru)

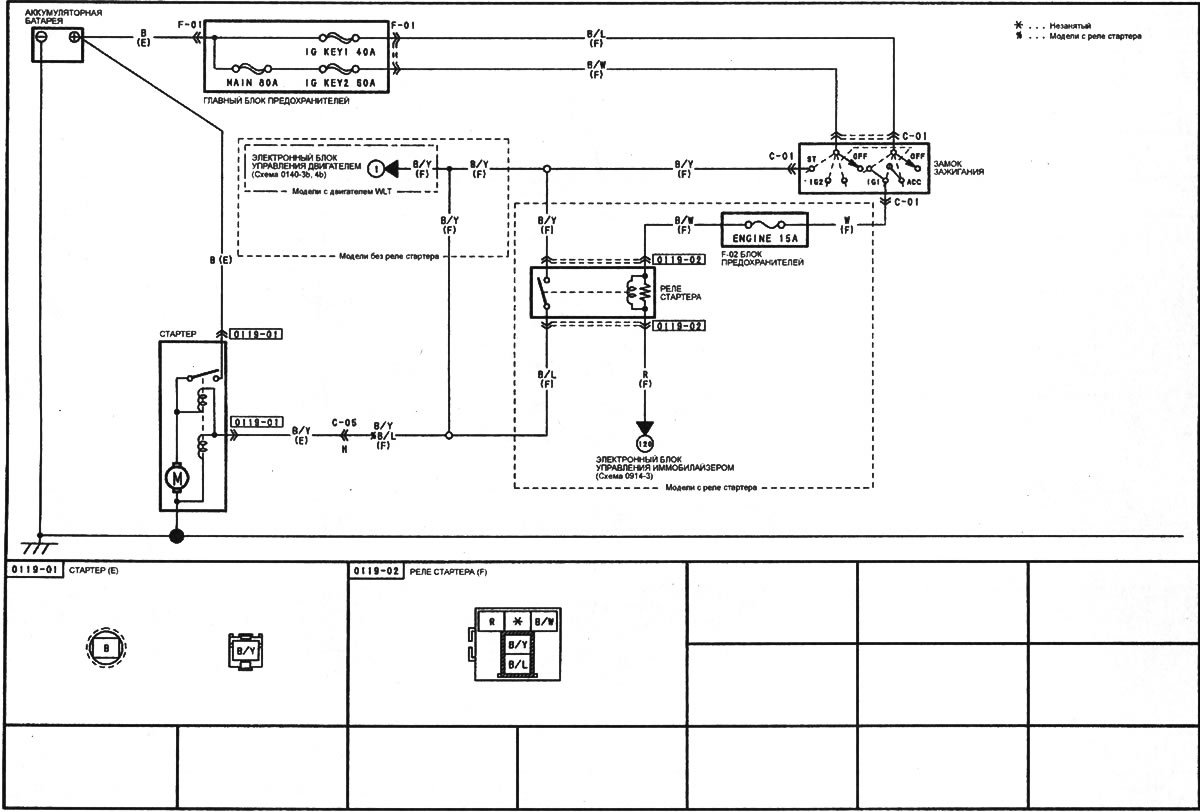

Схема 4. Система запуска двигателя (Mazda BT-50 (1))
(Оригинал статьи доступен на: MAZbook.ru)
Эта статья доступна на: английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
Этот текст был проверен: Владимир Баженов
