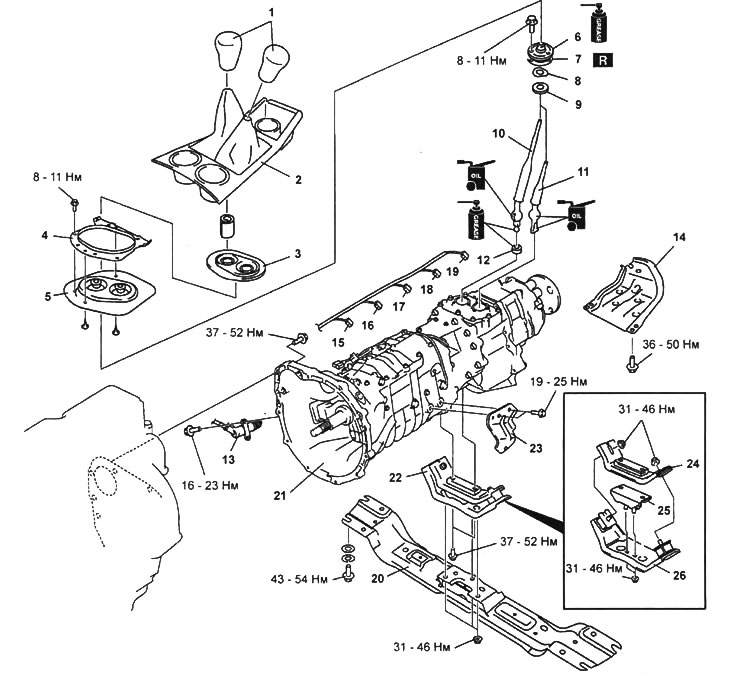

Снятие и установка коробки передач.
1 - ручки рычагов управления коробкой передач и раздаточной коробкой,
2 - отделочная панель рычагов,
3 - пыльник,
4 - фиксирующая пластина,
5 - чехол,
6 - пыльник,
7 - прокладка,
8 - шайба,
9 - втулка,
10 - рычаг управления коробкой передач,
11 - рычаг управления раздаточной коробкой,
12 - седло рычага,
13 - цилиндр сцепления,
14 - нижний защитный раздаточной коробки,
15 - датчика включения,
16 - разъем выключателя фонарей заднего хода,
17 - разъем датчика включения полного привода,
18 - разъем датчика включения нейтральной передачи раздаточной коробки,
19 - разъем датчика скорости,
20 - поперечная балка,
21 - коробка передач в сборе,
22 - опора коробки передач,
23 - кронштейн,
24 - верхняя часть опоры,
25 - резиновая проставка,
26 - нижняя часть опоры.
2. Слейте масло из коробки передач (см. главу "Техническое обслуживание и общие процедуры проверки и регулировки").
3. Снимите передний и задний карданные валы (см. главу "Карданный вал").
4. Снимите приемную трубу и каталитический нейтрализатор системы выпуска отработавших газов (см. главу "Система впуска воздуха и выпуска ОГ").
5. Снимайте детали в порядке их нумерации на сборочном рисунке "Снятие и установка коробки передач".
6. Установку производите в порядке, обратном снятию.
Примечание: после установки коробки передач и раздаточной коробки убедитесь в:
- отсутствии шума при переключении передач;
- плавности включения передачи;
- отсутствии самопроизвольного выключения передачи;
- правильности работы выключателя фонарей заднего хода.
Примечания по снятию / установке
Примечание: для снятия / установки коробки передач понадобится два домкрата.

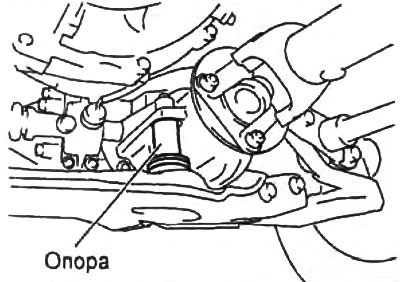

1. Снимите опору переднего редуктора.

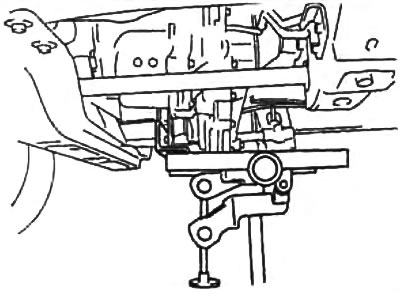

2. Поддомкратьте раздаточную коробку.
[Данные предоставлены сайтом MAZBOOK.ru]
3. Снимите поперечную балку.

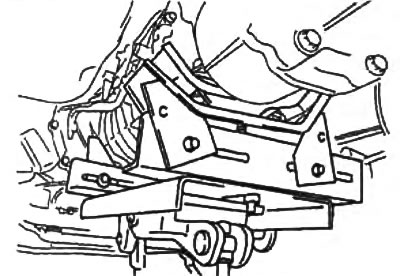

4. При помощи второго домкрата поддомкратьте коробку передач.
5. При снятии / установке коробки передач используйте подпорки для домкрата чтобы предотвратить наклон коробки передач вправо или влево.
Примечание: устанавливайте домкрат так, чтобы он не мешал болтам опоры коробки передач.
6. Отверните болты крепления коробки передач.
Примечание: перед снятием коробки передач убедитесь, что все разъемы, провода или трубки отсоединены от коробки передач. В противном случае при снятии коробки передач они могут быть повреждены.
