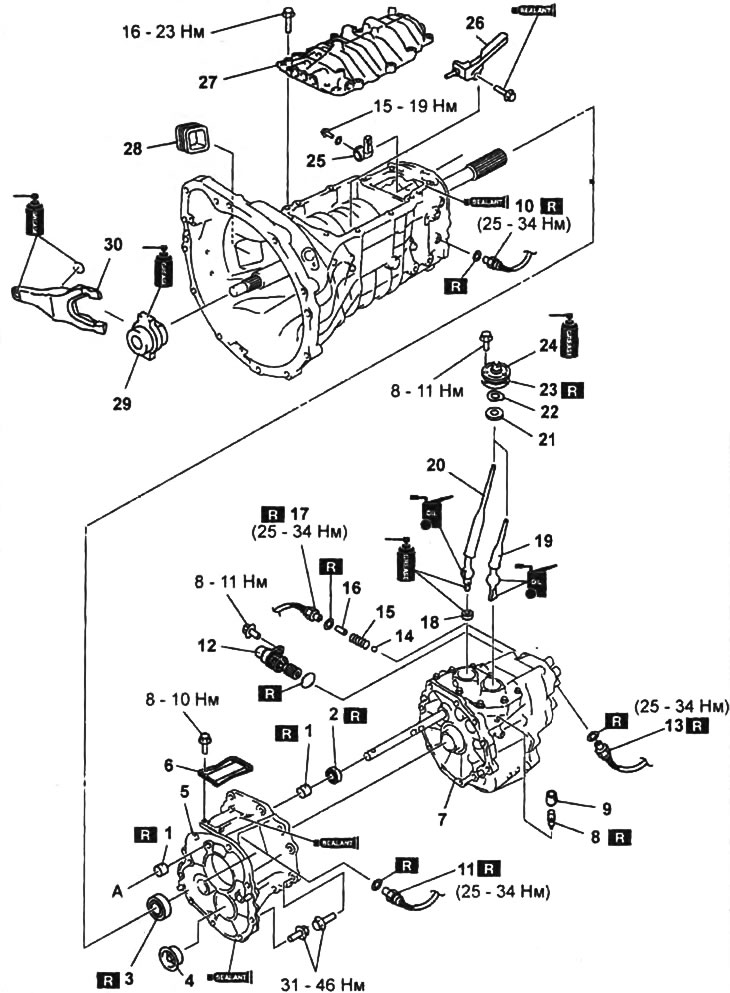

Верхняя крышка и удлинитель картера.
1 - втулка,
2 - сальник управляющего штока,
3 - сальник удлинителя картера,
4 - воронка,
5 - удлинитель картера,
6 - уплотнительная крышка,
7 - раздаточная коробка,
8 - сапун,
9 - пыльник сапуна,
10 - выключатель фонарей заднего хода,
11 - датчик включения нейтральной передачи,
12 - датчик скорости,
13 - датчик включения полного привода,
14 - стальной шарик,
15 - пружина,
16 - штифт датчика,
17 - датчик включения нейтральной передачи раздаточной коробки,
18 - седло рычага управления коробкой передач,
19 - рычаг управления раздаточной коробкой,
20 - рычаг управления коробкой передач,
21 - втулка,
22 - шайба,
23 - прокладка,
24 - пыльник,
25 - наконечник управляющего штока,
26 - маслосток,
27 - верхняя крышка,
28 - чехол,
29 - выжимной подшипник сцепления,
30 - вилка выключения сцепления.
Примечания по снятию

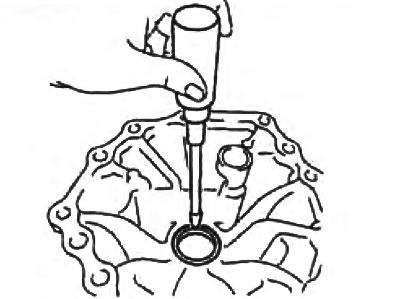

1. Сальник удлинителя картера.
2. Верхняя крышка.
При помощи шлицевой отвертки, установленной как показано на рисунке, отсоедините верхнюю крышку и затем снимите ее.
3. Удлинитель картера.

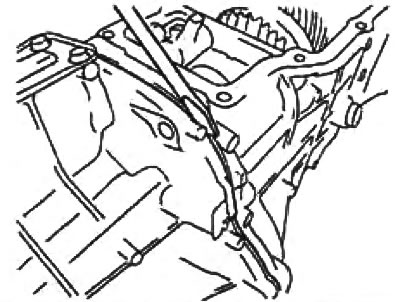

При помощи шлицевой отвертки, установленной как показано на рисунке, отсоедините удлинитель картера и затем снимите его.

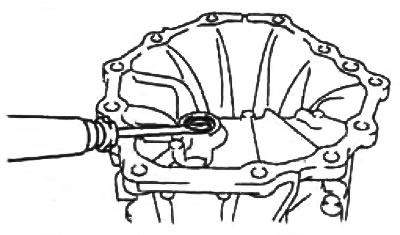

4. Сальник управляющего штока.
При помощи шлицевой отвертки извлеките сальник.

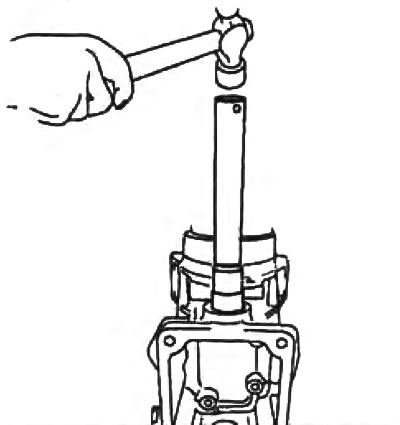

5. Уплотнительная крышка.
При помощи оправок и молотка снимите уплотнительную крышку.
Примечание: снимайте уплотнительную крышку только в случае ее неисправности, если собираетесь ее заменять.
6. Втулка.
При помощи оправки и молотка снимите втулки.

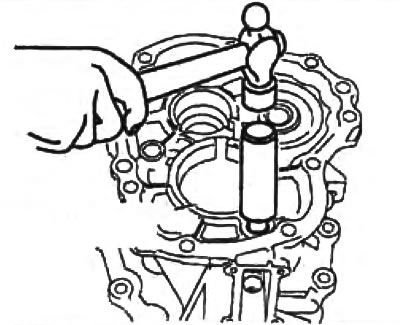

Передняя втулка.

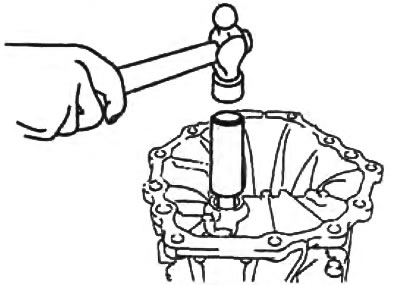

Задняя втулка.
При помощи шлицевой отвертки извлеките сальник.
Примечания по установке
1. Втулка.
При помощи оправок и молотка установите переднюю и заднюю втулки на установленную глубину.

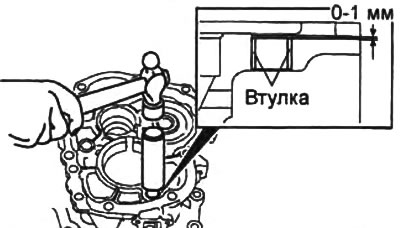

Передняя втулка.

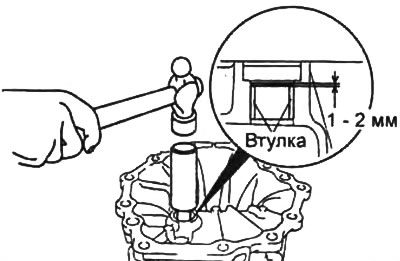

Задняя втулка.

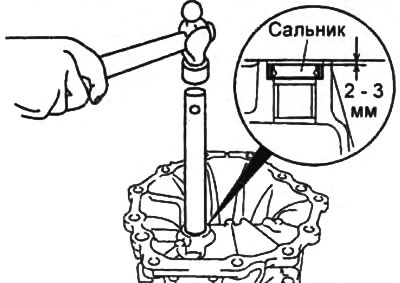

2. Сальник управляющего штока.
а) Нанесите смазку на уплотнительную кромку сальника.
б) При помощи оправки и молотка установите сальник, как показано на рисунке.
3. Уплотнительная крышка.

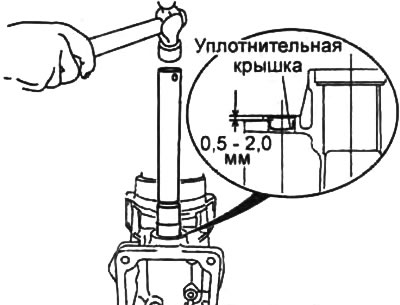

При помощи оправок и молотка установите уплотнительную крышку, как показано на рисунке.
4. Сальник удлинителя картера.
а) Нанесите смазку на уплотнительную кромку сальника.
б) При помощи оправок и молотка установите сальник, как показано на рисунке.
5. Удлинитель картера.

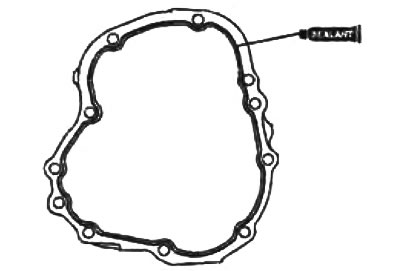

а) Нанесите герметик на контактную поверхность удлинителя картера и картера коробки передач.
б) Установите удлинитель картера на коробку передач.
- Момент затяжки — 31 - 46 Нм
Примечание: установку необходимо выполнить в течение 30 минут после нанесения герметика. В противном случае снимите нанесенный герметик и повторите процедуру заново.
6. Верхняя крышка.

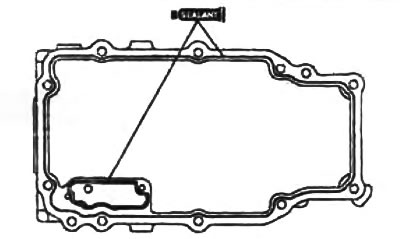

а) Нанесите герметик на контактную поверхность верхней крышки, как показано на рисунке.
б) Установите верхнюю крышку на коробку передач.
- Момент затяжки — 16 - 23 Нм
Примечание: установку необходимо выполнить в течение 10 минут после нанесения герметика. В противном случае снимите нанесенный герметик и повторите процедуру заново.
7. Уплотнительная крышка.

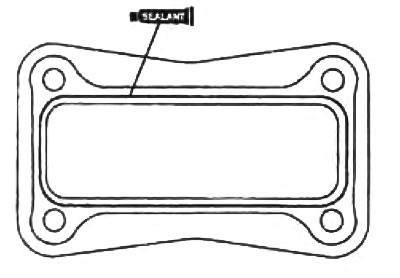

а) Нанесите герметик на контактную поверхность уплотнительной крышки, как показано на рисунке.
б) Установите уплотнительную крышку на коробку передач.
- Момент затяжки — 8-10 Нм
Примечание: установку необходимо выполнить в течение 10 минут после нанесения герметика. В противном случае снимите нанесенный герметик и повторите процедуру заново.

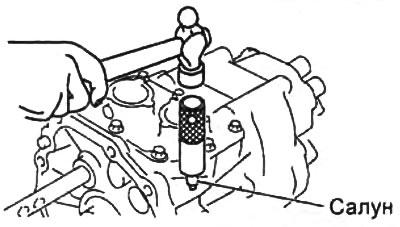

8. Сапун.
При помощи оправки и молотка установите сапун.
9. Вилка выключения сцепления и выжимной подшипник.

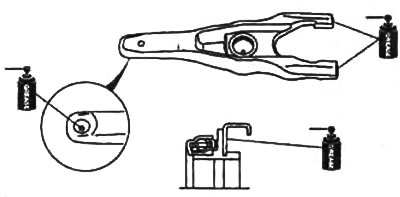

Перед установкой вилки выключения сцепления и выжимного подшипника нанесите смазку на поверхности указанные на рисунке.
