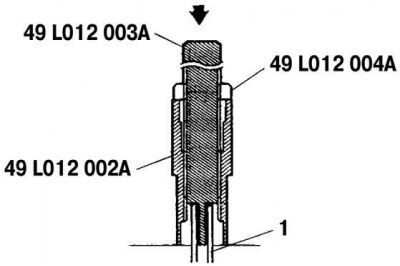

Мал. 2.146. Запресування напрямної втулки клапана: 1 – напрямна втулка клапана
Запресуйте напрямну втулку клапана з боку, протилежного розподільчому валу, до упору спеціального пристосування в головку блоку циліндрів (рис. 2.146).

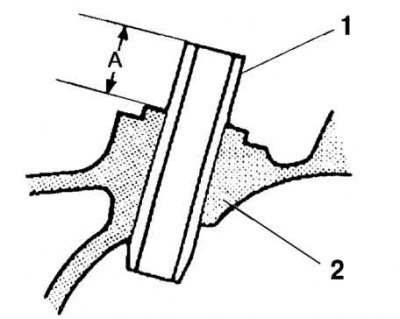

Мал. 2.143. Вимірювана висота: 1 – напрямна втулка клапана; 2 – головка блоку циліндрів
Переконайтеся, що висота проекції напрямної втулки клапана (розмір A) відповідає нормі (див. рис. 2.143).
Оригінал статті доступний на: www.mazbook.ru
Стандартна висота:
- Впуск: 12,2-12,8 мм;
- Випуск: 12,2-12,8 мм.
