Фара — снятие и установка

Главная   Мазда Капелла   GC (1982-1992, бензин)   Электрооборудование   Освещение и лампы

0

1. Снимите крышку решетки радиатора (если оборудовано) и решетку в сборе (Раздел 11).

2. Отсоедините отрицательный провод от аккумулятора.

Тип - лампа-фара

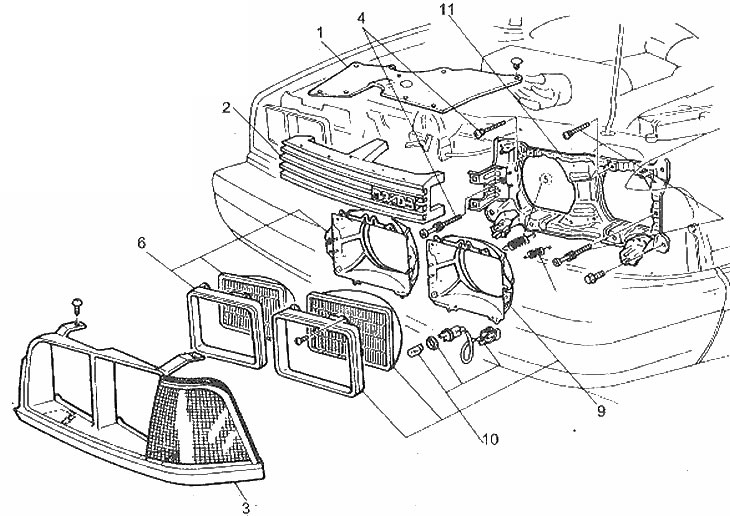

Расположение деталей фары - типа лампа-фара

1. Верхняя крышка решетки радиатора; 2. Решетка радиатора; 3. Держатель передней фары и скеба сочетания; 4. Винт регулировки дальнего света; 5. Пружина; 6. Фара дальнего света в сборе; 7. Винт регулировки ближнего свети; 8. Пружина ближнего света; 9. Фара ближнего света в сбора; 10. Подсветка передней фары в сборе; 11. Подвеска


3. Снимите держатель фары и фару в сборе.

4. Снимите четыре винта, которые крепят стопорное кольцо и достаньте кольцо. Придержите блок лампы-фары, как это выполнено, отключите разъем и снимите ее с автомобиля (фото).

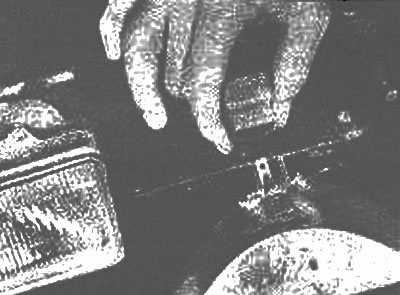

Придержите фару при отсоединении разъема



5. Установите новый блок достаточно плотно, чтобы присоединить провода, стопорное кольцо и крепежные винты.

6. Установите держатель и проверьте ее надлежащее действие. Если регулировочные винты не поворачивались, то фара не должна требовать регулировки.

Тип - с лампой накаливания

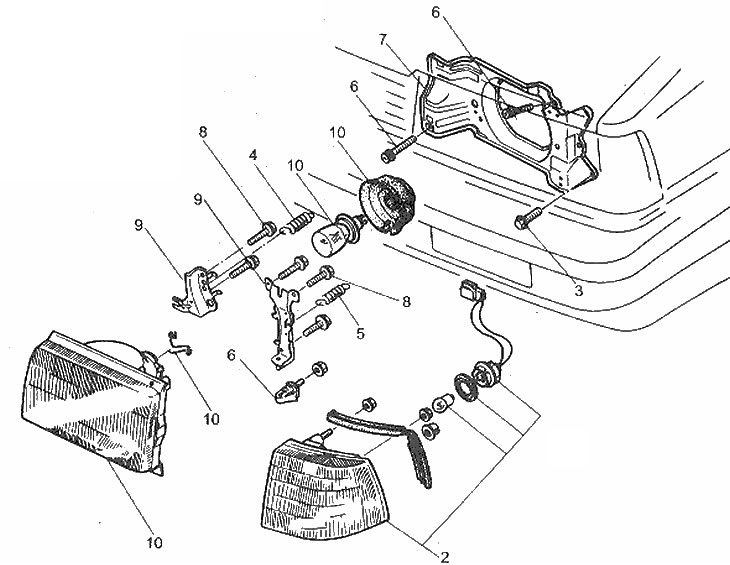

Детали установки фары с лампой накаливания

1. Решетка радиатора; 2. Подсветка передней фары в сборе; 3. Болт; 4. Внутренняя пружина; 5. Внешняя пружина; 6. Винт регулировки фары; 7. Основание; 8. Болты; 9. Подвеска; 10. Фара в сборе (кожух, пружина, рассеиватель, лампа накаливания и держатель)


7. Снимите передний подфарник в сборе.

8. Снимите болты и отпустите пружины, которые крепят фару в сборе. Отсоедините разъем электропроводки лампы накаливания и снимите фару в сборе с подвески.

9. Замену лампы накаливания см. в Главе 10.

10. Сборка производится в обратной последовательности.
