Снятие и установка генератора

Бензиновый двигатель

Снятие

1. Отключить кабель массы от батареи.

Внимание! При этом стираются данные из памяти неисправностей двигателя или защитный код радиоприемника. Перед отключением батареи следует прочесть указания в Разделе Снятие и установка батареи.



2. Отключить многоконтактный штекер -2- позади генератора.

3. Отвинтить основной кабель -3- от клеммы В.

4. Снять клиновой ремень, см. Главу Бензиновые двигатели, Раздел Снятие и установка/натяжение клинового ремня.

5. Отвинтить болты на кронштейне генератора, а также на натяжной скобе и снять генератор.

Установка

1. Вставить генератор и привинтить к кронштейну, не затягивая окончательно.

2. Вставить натяжной болт.

3. Проверить износ клинового ремня, при необходимости заменить.

4. Наложить и натянуть клиновой ремень, см. Главу Бензиновые двигатели, Раздел Снятие и установка/натяжение клинового ремня.

5. Затянуть болт крепления с усилием 50 Нм, натяжной болт с усилием 25 Нм.

6. Подключить к генератору электрические провода.

7. Подключить кабель массы к батарее.

8. Если имеются, установить время на часах и задать защитный код радиоприемника.

Дизельный двигатель

Снятие

1. Отключить кабель массы от батареи.

Внимание! При этом стираются данные из памяти неисправностей двигателя или защитный код радиоприемника. Перед отключением батареи следует прочесть указания в Разделе Снятие и установка батареи.

2. Поднять переднюю часть автомобиля, см. Главу Введение.

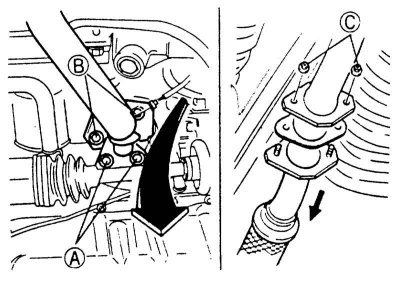

3. Отвинтить приемную трубу глушителя.

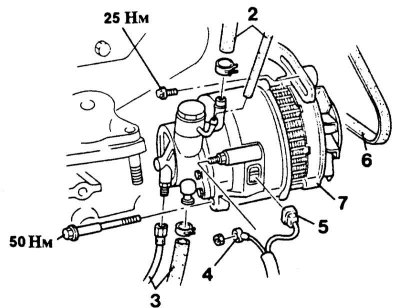

4. Отключить вакуумные шланги -2-, предварительно ослабив и сдвинув хомуты.

5. Отсоединить масляные шланги -3-. Собрать вытекающее масло. Накрыть окружающие детали тряпкой.

6. Отсоединить многоконтактный штекер -5- позади генератора.

7. Отвинтить основной кабель -4- от клеммы В.

8. Снять клиновой ремень -6-, см. Главу Бензиновые двигатели, Раздел Снятие и установка/натяжение клинового ремня.


9. Отвинтить болты на кронштейне генератора, а также на натяжной скобе и вынуть генератор -7- вниз.

Установка

1. Вставить генератор и привинтить к кронштейну, не затягивая окончательно.

2. Вставить натяжной болт.

3. Проверить износ клинового ремня, при необходимости заменить.

4. Наложить и натянуть клиновой ремень, см. Главу Бензиновые двигатели, Раздел Снятие и установка/натяжение клинового ремня.

5. Затянуть болт крепления с усилием 50 Нм, натяжной болт c усилием 25 Нм.
