1. Шаровая опора нижнего рычага передней подвески.
2. Нижний рычаг передней подвески.
3. Втулка нижнего рычага передней подвески.
Примечание:
: заменять деталь новой после каждого снятия.
: использовать специальный инструмент или приспособления.
1. Снять передний защитный поддон №2 двигателя.
2. Отвернуть гайку и извлечь болт нижней шаровой опоры поворотного кулака, после чего отсоединить шаровую опору нижнего рычага подвески от поворотного кулака.

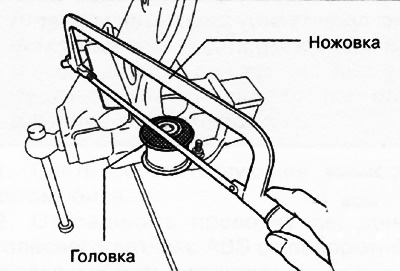

3. С помощью ножовки срезать головку втулки нижнего рычага подвески с задней стороны, как показано на рисунке.
Внимание. При использовании ножовки для срезания головки с задней стороны нижнего рычага передней подвески соблюдать осторожность, чтобы не повредить и не поцарапать нижний рычаг передней подвески.

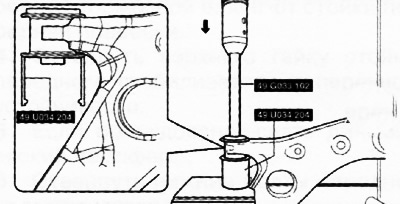

4. С помощью специальных приспособлений извлечь втулку нижнего рычага передней подвески.
Внимание. Установить специальное приспособление 49 U034 204 как показано на рисунке и снять втулку с задней стороны нижнего рычага передней подвески.
5. Установка производится в порядке, обратном снятию. Установка втулки нижнего рычага передней подвески производится следующим образом:

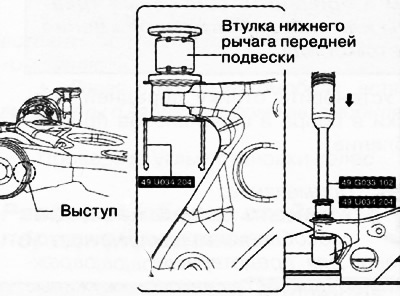

С помощью специальных приспособлений установить втулку в нижний рычаг задней подвески.
Внимание.
- Установить специальное приспособление 49 U034 204, как показано на рисунке, и установить втулку задней части нижнего рычага подвески.
- Установить втулку передней части нижнего рычага подвески так, чтобы выступ, показанный на рисунке, был направлен в сторону передней стороны автомобиля.
Примечание:
- Перед установкой нанести мыльный раствор на втулки нижнего рычага передней подвески.
- Если мыльный раствор попадет во внутреннюю трубку втулки нижнего рычага передней подвески, обязательно удалить его тканью.

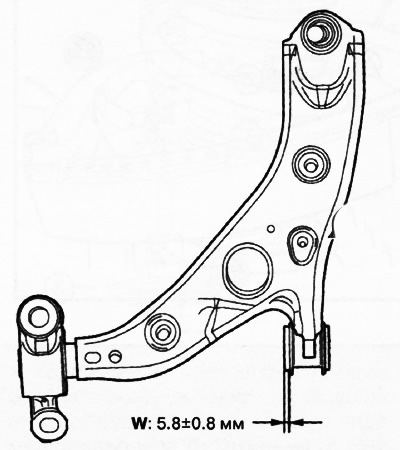

После установки втулки нижнего рычага передней подвески убедиться в том, что она установлена, как показано на рисунке.
6. Проверить и, если необходимо, отрегулировать углы установки колес.
