CX-5 KE (2012-2017)

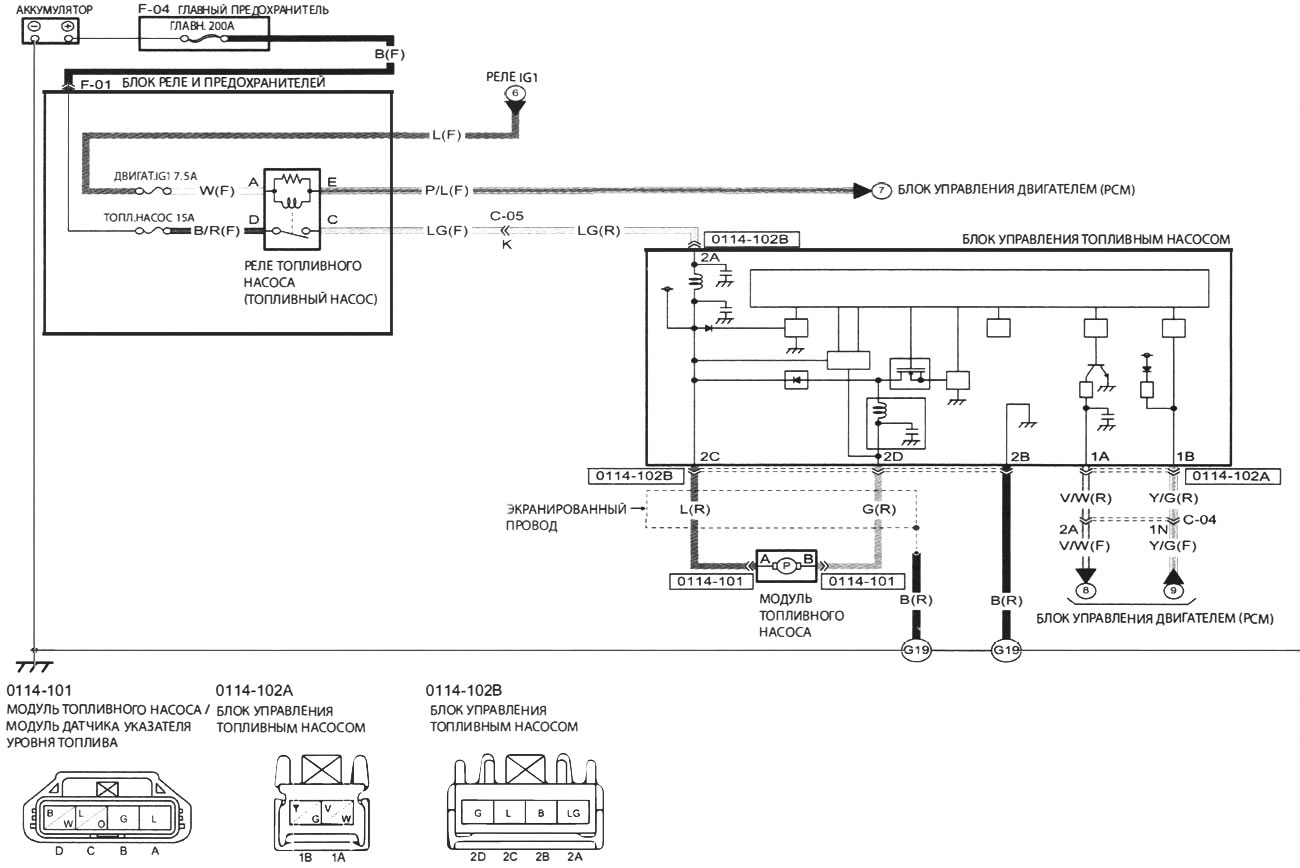

Схема системы питания двигателя (Mazda CX-5 KE)

0

Система питания двигателя

Система питания двигателя

Открыть большую картинку в новой вкладке »

Как читать электрические схемы вы можете узнать здесь →

Основано на данных веб-сайта (Mazbook.ru)

Эта статья доступна на: английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском

Этот текст был проверен: Евгений Мерешников
